Σύστημα τροφοδοσίας ρεύματος MYUAV Σύστημα δέσμευσης drone

Σύστημα τροφοδοσίας ρεύματος MYUAV Σύστημα δέσμευσης drone

1.Τυπικά χαρακτηριστικά
1) Ελαφρύ και φορητό: μικρό μέγεθος, ελαφρύ βάρος, στήριξη ράβδου έλξης ή φορητό, εύκολο στη μεταφορά και γρήγορη ανάπτυξη.

2) Απλή λειτουργία: μετά την ενεργοποίηση της σύνδεσης, δεν χρειάζεται να λειτουργεί το UAV κατά την απογείωση και την προσγείωση, απλά λειτουργεί το UAV.

3) Ενίσχυρη: ολοκληρωμένη λειτουργία προστασίας εισόδου και εξόδου, αποθήκευση εγγραφών λειτουργίας και σφαλμάτων, υποστήριξη καλωδιακής επικοινωνίας και συγχρονισμού κινητού τηλεφώνου.

4)Αυτόματη ανάσυρση και ανάσυρση: προσαρμοστική ρύθμιση και αυτόματη ανάσυρση, ανάσυρση και διάταξη καλωδίων ανάλογα με την ανύψωση και την ταχύτητα του αεροσκάφους, χωρίς ανθρώπινη παρέμβαση·

5) Σταθερότατη σταθεροποίηση τάσης: η τροφοδοσία ενέργειας στον αέρα έχει ευρύ φάσμα εισόδου και σταθερή σταθεροποίηση τάσης.

2.Προσαρμοστικό μη επανδρωμένο αεροσκάφος
Συνδυάζεται με αντίστοιχα UAVs για να σχηματίσει ένα σύστημα drone.
1) Υψόμετρο πτήσης υποστήριξης: 120~220m (μήκος καλωδίου: 220m, διαμέρισμα ασφαλείας)
2) Βάρος απογείωσης υποστήριξης: 30~55kg (η αποτελεσματικότητα ισχύος των UAV είναι διαφορετική, τα δεδομένα αυτά είναι μόνο για αναφορά).

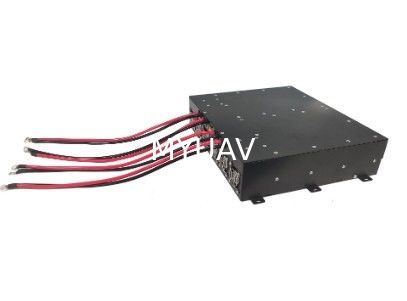

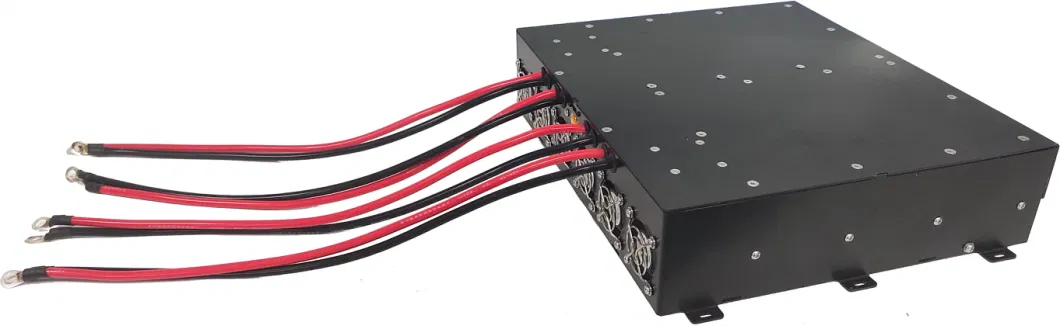

3.Αεροσκόπηση(επιβατική τροφοδοσία)


1) Πρόσθετη τάση εισόδου: 580~810Vdc εισόδου ευρέος εύρους, σταθερή τάση εξόδου.
2) Η τάση εξόδου: 50± 0,5Vdc, υποστηρίζει προσαρμογή της τάσης εξόδου.
3) Δύναμη εξόδου: 12000W (κατηγορία μακροχρόνιας ισχύος), 15000W (αύξηση μέγιστης ισχύος ≤ 30s) ·

4) Προστατευτική λειτουργία
Α. Προστασία από υπερτάσεις εισόδου και υποτάσεις: προστασία κατά της σβήσης, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
Β. Προστασία υπερχείλισης εξόδου: προστασία σταθερού ρεύματος κατά την πτώση, εξάλειψη σφαλμάτων και αυτοανακάλυψη.
Γ. Προστασία από βραχυκύκλωμα εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
Δ. Προστασία κατά της υπερθερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC, και μετά την ψύξη και την αυτοανακάλυψη.
Ε. Προστασία κατά της υπερτάσης εξόδου: αυτόματη διακοπή λειτουργίας και κλειδώματα, επανεκκίνηση και ενεργοποίηση για ανάκτηση.

5) Λειτουργία επικοινωνίας: επικοινωνία CAN, αναφορά τάσης, ρεύματος, θερμοκρασίας και άλλων δεδομένων και κατάστασης.
6) Μέθοδος τοποθέτησης: διατηρημένη λαβή τοποθέτησης και στερεωμένη με βίδες
7) Τρόπος διάσπασης θερμότητας: ενσωματωμένος ανεμιστήρας ενεργού διάσπασης θερμότητας, εφεδρική ψύξη με αναγκαστικό αέρα από αγωγό αέρα.
8) Διασύνδεση: είσοδος XT60, έξοδος XT90, υποστήριξη προσαρμογής διεπαφής.
9) Μέγεθος: 295*254*71 ± 0,5 mm (εκτός από το λαβάνι τοποθέτησης και τη διεπαφή) ·
10) Βάρος: 4,5 ± 0,1 kg (εκτός από εξωτερικές συνδέσεις και καλώδια).


4.Ταιθέρα cικανό


1) Υλικό: πολυπλέγματα ασημένιο χάλκινο σύρμα, σύνθετο φθοροπλαστικό στρώμα μόνωσης, σφιχτά τυλιγμένη μονάδα οπτικών ινών, ανθεκτική σε υψηλές θερμοκρασίες κάλυψη από κοπολυμερές,Υψηλής αντοχής σε ελαστικότητα ινώδη πλεξίματα αεροπορικής ποιότητας;
2) ρεύμα λειτουργίας: 15~20A.
3) Αντίσταση συνεχούς ρεύματος: 2,5 ± 0,2 Ω, κυκλώματος 100 m @ 20 oC,
4) Δυνατότητα τράβηξης: ≥ 200 kg, αντοχή σε επαναλαμβανόμενη ανάσυρση και απελευθέρωση ≥ 1000 φορές.
5) Δυνατότητα μόνωσης: ≥ 3000Vdc, χωρίς βλάβη για 1 λεπτό.
6) μήκος αγκυρώσεως: 220 ± 2m·
7) Επικοινωνία με οπτική ίνα: 1 οπτική ίνα είναι προσαρμοσμένη με συνδετήρα FC (προαιρετικό).
8) Εξωτερική διάμετρος: 4,5 ± 0,2 mm.
9) Βάρος: 46 ± 0,5 g/m.

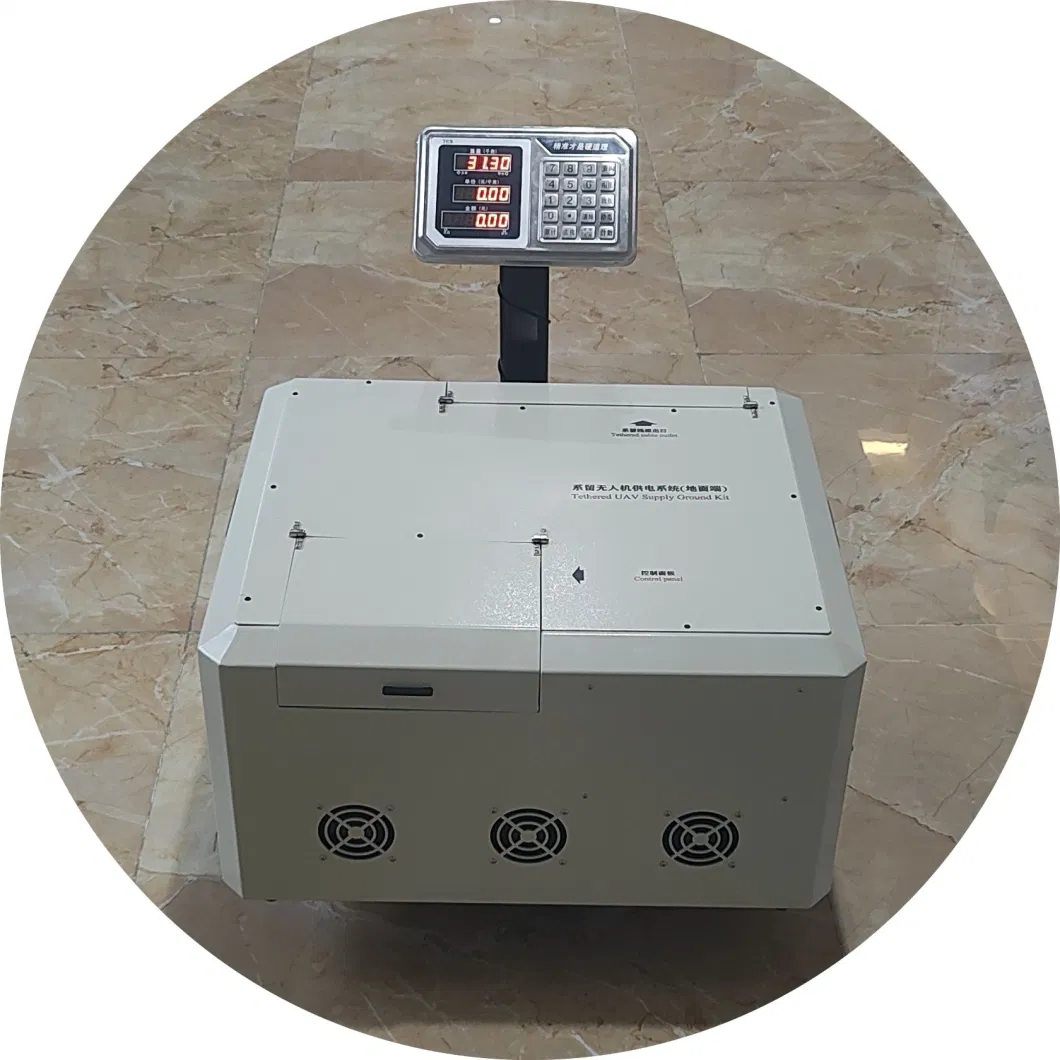

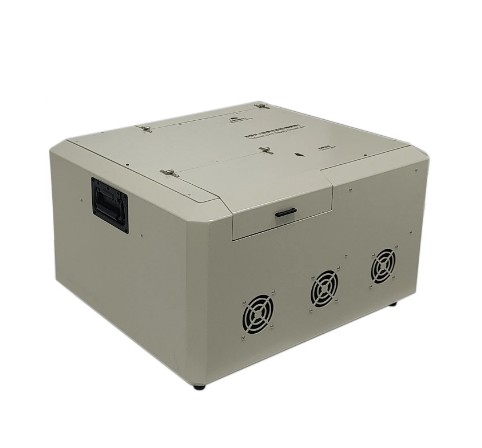

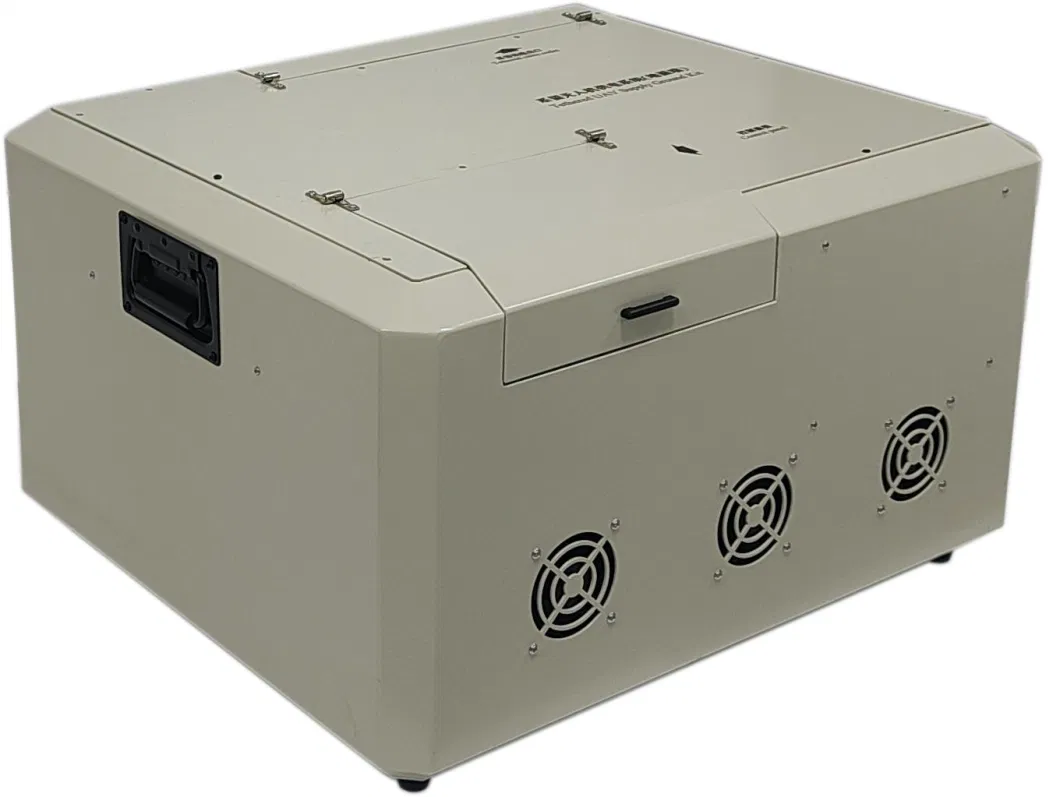

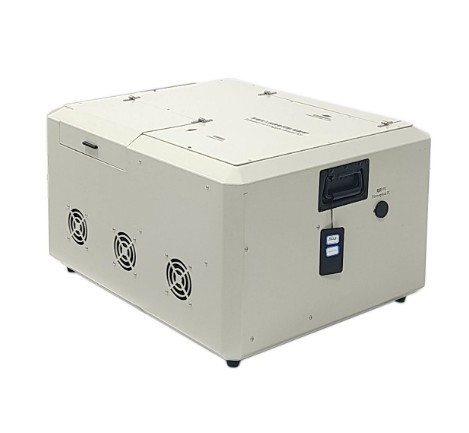

5.ΓηΜονάδα(ΔέσμευσηΠλαίσιο)


1) Πρόσθετη τάση εισόδου: 270~490Vac τρισδιάστατη, 50/60Hz.
2) Η τάση εξόδου: 400~750Vdc ρυθμιζόμενη, 750Vdc προεπιλεγμένη από το εργοστάσιο.
3) ισχύς εξόδου: 20000W·

4) Προστατευτική λειτουργία
Α. Προστασία από υπερτάσεις εισόδου και υποτάσεις: προστασία κατά της σβήσης, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
Β. Προστασία υπερχείλισης εξόδου: προστασία σταθερού ρεύματος κατά την πτώση, εξάλειψη σφαλμάτων και αυτοανακάλυψη.
Γ. Προστασία από βραχυκύκλωμα εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
Δ. Προστασία κατά της υπερβολικής θερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC και η ψύξη είναι αυτοανακτητική.
Ε. Προστασία κατά της υπερτάσης εξόδου: αυτόματη διακοπή λειτουργίας και κλειδώματα, επανεκκίνηση και ενεργοποίηση για ανάκτηση.

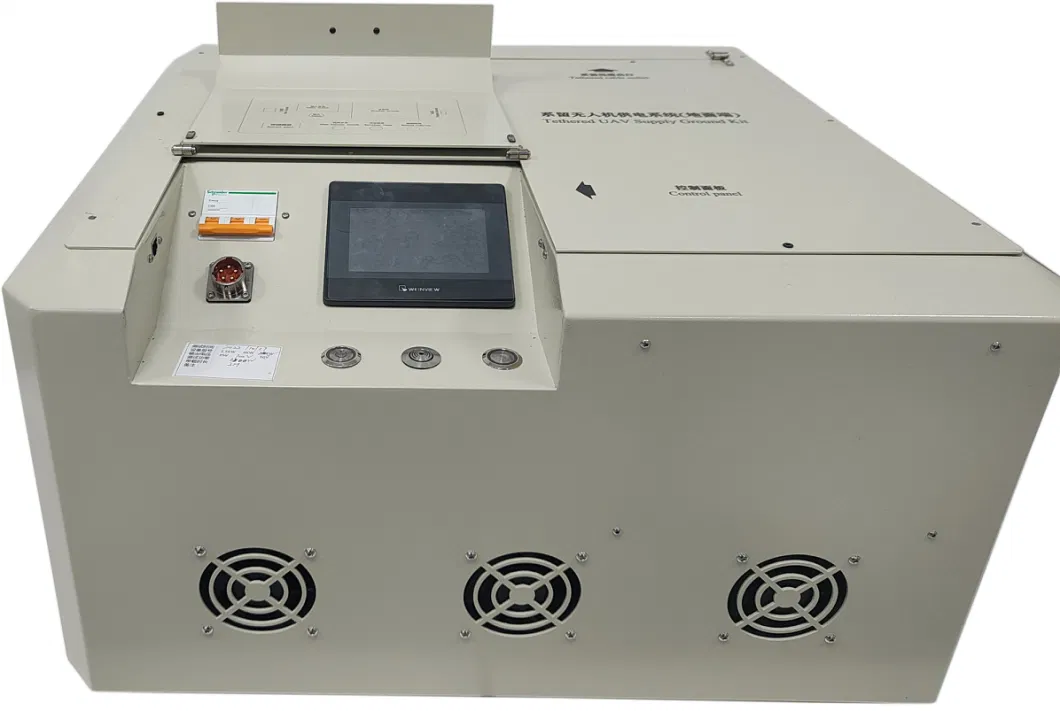

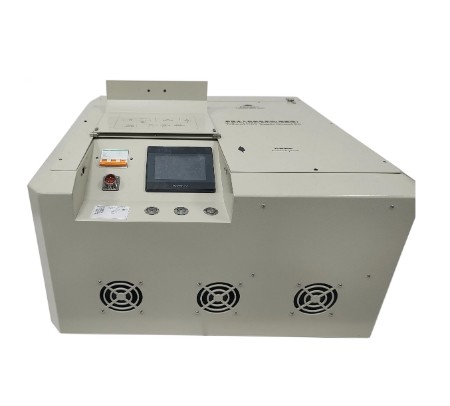

5) Εμφάνιση δεδομένων: 4,3 ιντσών οθόνη αφής εμφανίζει ρεύμα, τάση, θερμοκρασία, μήκος καλωδίου, αρχείο λειτουργίας, αρχείο βλάβης και άλλα δεδομένα.
6) Λειτουργία συναγερμού: όταν το σύστημα έχει βλάβη, η οθόνη εμφάνισης θα εμφανίσει τις πληροφορίες βλάβης και το φως προειδοποίησης βλάβης θα αναβοσβήνει με κόκκινο και θα κάνει μπιπ.
7) Λειτουργία επικοινωνίας: αποκλειστική διεπαφή δικτύου, επικοινωνία Modbus tcp, υποστήριξη καλωδιακής επικοινωνίας και οθόνης συγχρονισμού κινητού τηλεφώνου.
8) Μέγιστη ταχύτητα εισόδου και εξόδου καλωδίου: 0~2m/s, 10 ταχύτητες ρυθμιζόμενες.
9) Τετάρση εισόδου και εξόδου καλωδίου: Η ένταση εισόδου και εξόδου καλωδίου χωρίζεται σε 10 ταχύτητες, οι οποίες μπορούν να ρυθμίζονται.
10) Τρόπος λειτουργίας: παθητική εξέγερση, ενεργός εισέγερση, αυτόματη διάταξη καλωδίου και δυνατότητα να πατήσετε το κουμπί για την αναγκαστική εξέγερση στο καλώδιο ανάπαυσης.
11) Μεταφορά μεταφοράς: υποστήριξη της ράβδου έλξης και φορητή μεταφορά με το χέρι.
12) Διασύνδεση: πύλη εισόδου 3 πυρήνας αεροπορικής πύλης, θύρα FC οπτικής ίνες (προαιρετική), θύρα δικτύου επικοινωνίας θύρα LAN, τύπου-c·
13) Κουμπιά και διακόπτες: κουμπί εξόδου υψηλής τάσης, τροχιά καλωδίου σε αναγκαστικό κουμπί, διακόπτης εισόδου εναλλασσόμενου ρεύματος, λάμπα συναγερμού.
14) Μέγεθος: 645*550*350 ± 0,5 mm.
15) Βάρος: 40 ± 0,5 kg (συμπεριλαμβανομένου του καλωδίου δέσμευσης).

Γενικές ερωτήσεις

1. ** Ερώτηση: Τι είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας του MYUAV; **.
**Α:** Ο συνδεδεμένος σταθμός παραγωγής ηλεκτρικής ενέργειας του MYUAV είναι μια καινοτόμος λύση παραγωγής ηλεκτρικής ενέργειας σε μεγάλο υψόμετρο που χρησιμοποιεί την τεχνολογία συνδεδεμένων μη επανδρωμένων αεροσκαφών για τη σύνδεση ενός μεγάλου μη επανδρωμένου αεροσκάφους με πηγή ισχύος εδάφους.Το μη επανδρωμένο αεροσκάφος μεταφέρει μια μικρή ανεμογεννήτρια ή ηλιακό πάνελ για να πετάξει ψηλά στον ουρανόΧρησιμοποιεί άνεμο ή ηλιακό φως σε μεγάλο υψόμετρο για να παράγει ηλεκτρική ενέργεια και στη συνέχεια στέλνει την ενέργεια πίσω στο έδαφος μέσω καλωδίων.

2. ** Ερώτηση: Πώς λειτουργεί το συνδεδεμένο ηλεκτρικό σταθμό MYUAV; **.
**Α:** Η αρχή λειτουργίας είναι κυρίως να χρησιμοποιείται το μη επανδρωμένο αεροσκάφος ως πλατφόρμα για την ανύψωση του σε ύψος που δεν μπορεί να φτάσει η παραδοσιακή ανεμογεννήτρια, όπου η ταχύτητα του ανέμου είναι πιο σταθερή και ισχυρή,βελτιώνοντας έτσι την αποδοτικότητα παραγωγής ενέργειαςΤο UAV λαμβάνει σταθερή παροχή ηλεκτρικής ενέργειας μέσω καλωδίων υψηλής αντοχής που συνδέονται με το έδαφος για τη διατήρηση της πτήσης του UAV και τη λειτουργία του εξοπλισμού παραγωγής ενέργειας.

3. ** Ερώτηση: Πόσο αποδοτικός είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας MYUAV; **.
**Α:** Επειδή τα πραγματικά δεδομένα εξαρτώνται από το συγκεκριμένο μοντέλο UAV και τη διαμόρφωση του εξοπλισμού παραγωγής ενέργειας,Το MYUAV μπορεί να έχει αυξήσει την παραγωγή ηλεκτρικής ενέργειας ανά μονάδα έκτασης μέσω της αποτελεσματικής χρήσης των πηγών αιολικών ή ηλιακώνΣε σύγκριση με τα παραδοσιακά εργοστάσια ηλεκτρικής ενέργειας που βρίσκονται στο έδαφος, η αιολική ή ηλιακή ενέργεια σε μεγάλο υψόμετρο έχει μεγαλύτερη δυναμική παραγωγής ενέργειας ανά μονάδα έκτασης.αλλά τα ακριβή στοιχεία απόδοσης πρέπει να αναφέρονται στους δείκτες απόδοσης του προϊόντος που παρέχονται από την εταιρεία MYUAV.

4. **Π: Σε ποιο περιβάλλον μπορούν να λειτουργούν οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας MYUAV; **.
**Α:** Οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας των MYUAV θα πρέπει να είναι σε θέση να λειτουργούν σε ασφαλές εύρος μετεωρολογικών συνθηκών, όπως η αποφυγή ακραίων καιρικών συνθηκών,εξασφαλίζοντας την ασφάλεια και τη σταθερότητα των καλωδίων που συνδέονταιΟι ειδικές συνθήκες λειτουργικού περιβάλλοντος θα πρέπει να συμβουλεύονται το MYUAV για λεπτομερή πρότυπα πριν από την αγορά.

5. ** Ερώτηση: Πώς να ανακτήσετε και να συντηρήσετε συνδεδεμένα UAVs; **.
**Α:** Το MYUAV μπορεί να είναι εξοπλισμένο με αυτοματοποιημένο ή ημιαυτόματο σύστημα ανάκτησης για την ασφαλή προσγείωση και ανάκτηση του δοκιμαζόμενου UAV, εάν είναι απαραίτητο,κατά την εκτέλεση τακτικών ελέγχων συντήρησης του εξοπλισμού παραγωγής ενέργειας στο UAVΗ διαδικασία συντήρησης μπορεί να περιλαμβάνει επιθεώρηση ακεραιότητας και επισκευή του σώματος του drone, του συστήματος ενέργειας, του εξοπλισμού παραγωγής ενέργειας και των συνδεδεμένων καλωδίων.

Για περισσότερες λεπτομέρειες σχετικά με τα προϊόντα των δικτυωμένων σταθμών παραγωγής ηλεκτρικής ενέργειας της MYUAV,παρακαλούμε επικοινωνήστε απευθείας με την εταιρεία για τις πιο πρόσφατες και ακριβείς περιγραφές προϊόντων, παραμέτρους επιδόσεων και υποστήριξη υπηρεσιών.
