Σύστημα ηλεκτρικής σύνδεσης MYUAV για drones

MYUAV Τι είναι το σύστημα ισχύος δέσμευσης για τα UAV

Το σύστημα τροφοδοσίας συνδέσεων συνδυάζει μη επανδρωμένα αεροσκάφη με σύστημα δέσμευσης και σταθμό ηλεκτρικής ενέργειας βάσης.Επιτρέπει στα μη επανδρωμένα αεροσκάφη να παραμείνουν στον αέρα για μεγάλο χρονικό διάστημα, και τους καθιστά ανεξάρτητους από τις μπαταρίες του πλοίου.

Το σύστημα ισχύος δέσμης παρέχει 33-360m καλώδιο δέσμης το οποίο είναι κατάλληλο για μικρά drones όπως DJI Mavic 3 και τα μεγάλα drones με MTOW 55kg.Το σύστημα μπορεί να προσαρμοστεί σύμφωνα με τις ειδικές απαιτήσειςΤο σύστημα ηλεκτρικής ενέργειας δείχνει βασικές πληροφορίες για να είναι βολικό για τον χειριστή να παρακολουθεί συνεχώς την κατάσταση.

Εφαρμογή

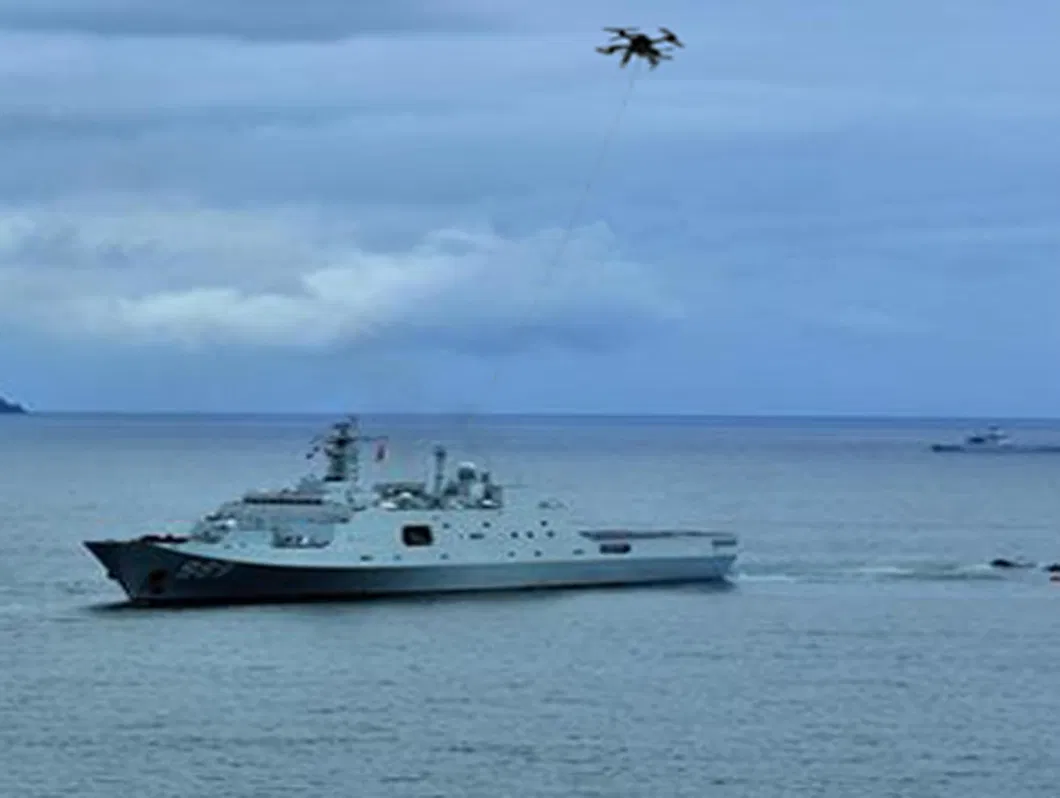

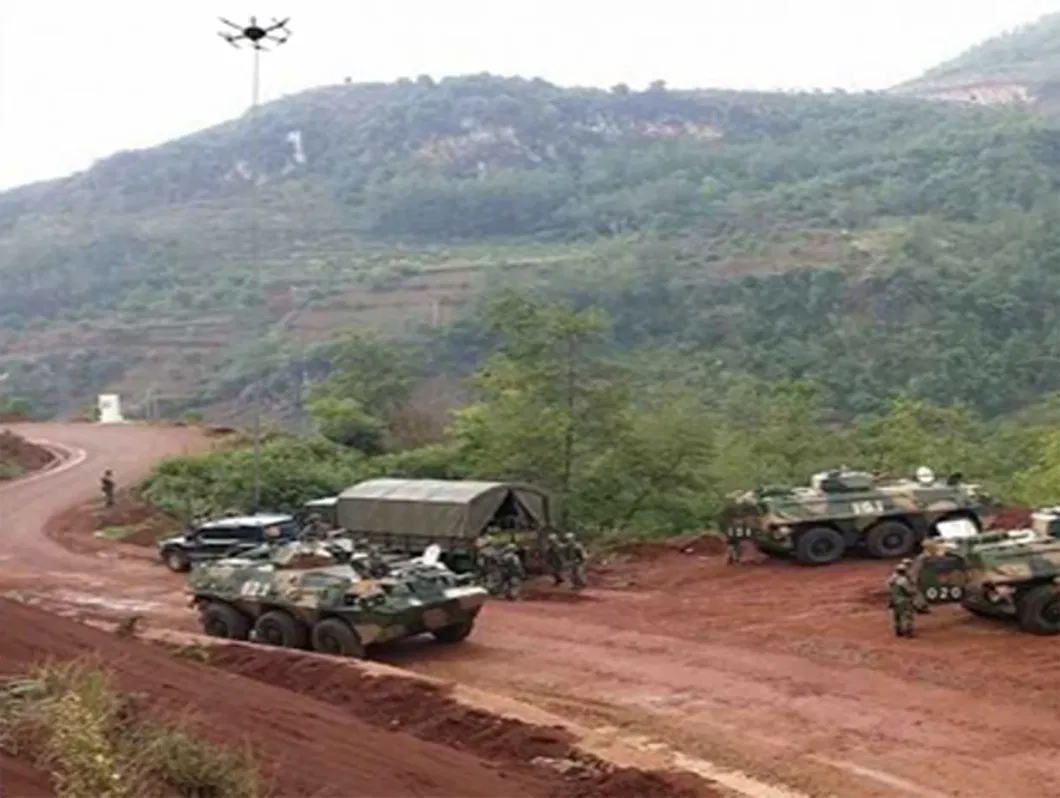

Το σύστημα ηλεκτρικής ενέργειας αλυσίδας διαδραματίζει ζωτικό ρόλο στην παρακολούθηση, τη μακροχρόνια παρακολούθηση της υγείας, την επικοινωνία έκτακτης ανάγκης, τη διαχείριση της κυκλοφορίας, τις επιθεωρήσεις του περιβάλλοντος, την επιστημονική έρευνα και πολλά άλλα.

1.Τυπικά χαρακτηριστικά
Ελαφρύ και φορητό: μικρό σε μέγεθος 645*550*350mm και ελαφρύ σε βάρος 36KGs, που υποστηρίζει τη διακίνηση ή τη φορητότητα, εύκολο να μεταφερθεί και γρήγορη ανάπτυξη σε 2 λεπτά

απλή λειτουργία: μετά την ενεργοποίηση της σύνδεσης με σύστημα τροχιάς με τροχιά, ολόκληρη η διαδικασία απογείωσης και προσγείωσης του UAV δεν χρειάζεται να λειτουργεί το κουτί δέσμης,Συγκεντρώσου στην πτήση.;

Πολυλειτουργικό: ολοκληρωμένη λειτουργία προστασίας εισόδου και εξόδου (αυτοανάκτησης), λειτουργία και αποθήκευση αρχείων σφαλμάτων, υποστήριξη καλωδιακής επικοινωνίας και κινητής οθόνης και ελέγχου.

Αυτόματη τροχιά καλωδίων μέσα και έξω, ενώ με το drone take and landing: Μπορεί να προσαρμόσει προσαρμοστικά και να απελευθερώσει αυτόματα, να τροχιάσει και να τοποθετήσει καλώδια με βάση την ανύψωση, την ταχύτητα και άλλες καταστάσεις του drone,χωρίς ανθρώπινη παρέμβαση.

ρύθμιση σταθερής τάσης: Η ενσωματωμένη παροχή ενέργειας έχει ευρύ φάσμα εισόδου και εξόδου ρύθμισης σταθερής τάσης,και η εφοδιασμένη δυναμική της μπαταρίας μπορεί να καλύψει τον χρόνο ασφαλείας προσγείωσης του drone.

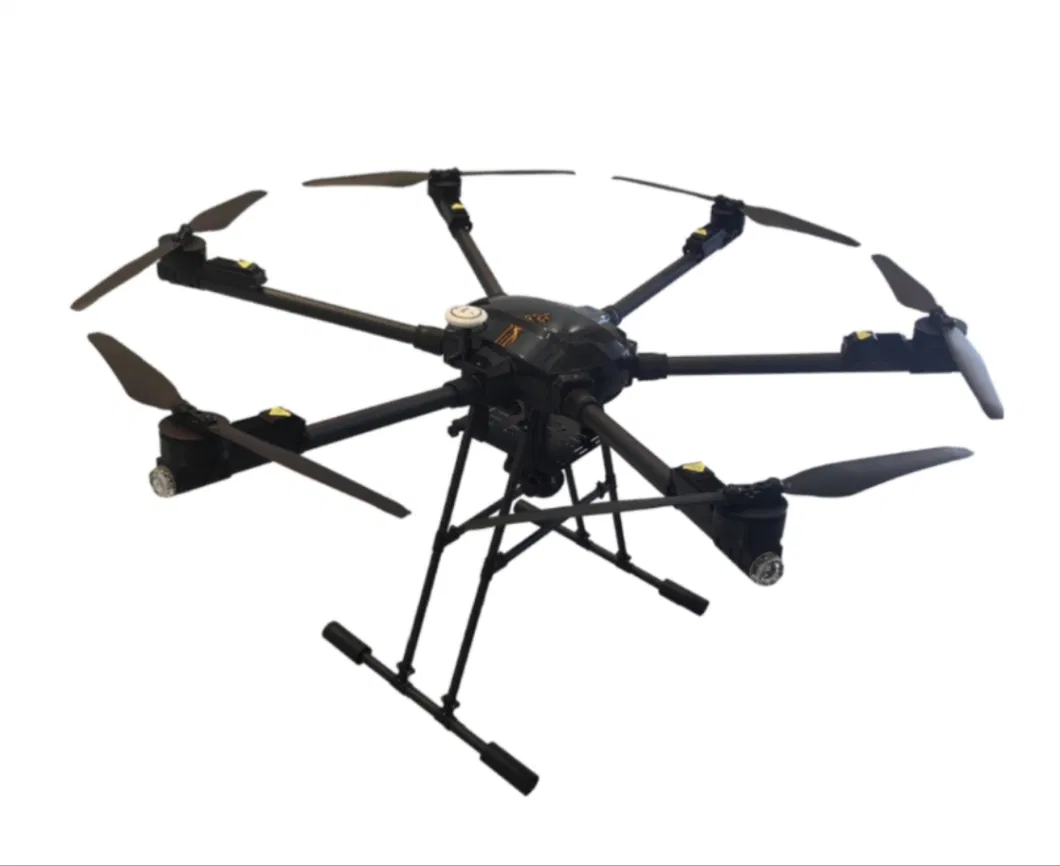

2.Προσαρμοστικό μη επανδρωμένο αεροσκάφος
Χρησιμοποιείται σε συνδυασμό με αντίστοιχα μη επανδρωμένα αεροσκάφη για να σχηματίσουν ένα σύστημα συνδεδεμένων μη επανδρωμένων αεροσκαφών
Υψόμετρο πτήσης υποστήριξης: 120-200m (δεμένο καλώδιο 220m, διαμέρισμα ασφαλείας)
Μέγιστο βάρος απογείωσης υποστήριξης: 30~55kg (η απόδοση ισχύος του μη επανδρωμένου αεροσκάφους ποικίλλει, οι παραμέτροι είναι μόνο για αναφορά)

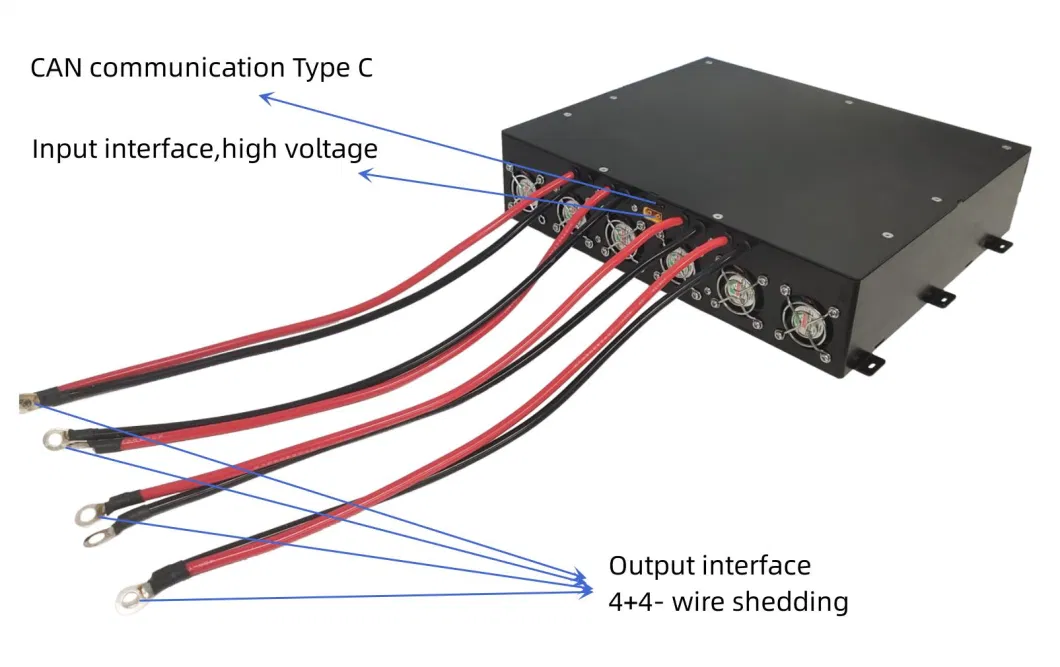

3.Μονάδα αέρα με κινητήρα(επιβατική τροφοδοσία)

1) Πρόσθετη τάση εισόδου: εισόδου σε ευρύ φάσμα 580-810Vdc, σταθερή τάση εξόδου.
2) Η τάση εξόδου: 50 ± 0,5Vdc, υποστηρίζει προσαρμοσμένη τάση εξόδου.
3) Δύναμη εξόδου: 12000W (κατηγορία μακροχρόνιας ισχύος), 15000W (αύξηση μέγιστης ισχύος ≤ 30s) ·

4) Προστατευτική λειτουργία
α. Προστασία κατά της υπερτάσης εισόδου και της υποτάσης: προστασία κατά της διακοπής λειτουργίας, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
β. Προστασία υπερχείλισης εξόδου: προστασία από σταθερό ρεύμα, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
γ. Προστασία βραχυκυκλώματος εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
δ. Προστασία κατά της υπερβολικής θερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC και είναι απενεργοποιημένη και αυτοανακτηθείσα μετά την ψύξη.
προστασία από υπερτάσεις εξόδου: αυτόματη διακοπή και κλειδαριά, επανεκκίνηση και επαναφορά ισχύος·

5) Λειτουργία επικοινωνίας: επικοινωνία CAN, αναφορά τάσης, ρεύματος, θερμοκρασίας και άλλων δεδομένων και κατάστασης.
6) Μέθοδος τοποθέτησης: εφεδρική τοποθέτηση αυτιών και στερέωσή τους με βίδες.
7) Μέθοδος διάσπασης θερμότητας: ενσωματωμένος ανεμιστήρας για ενεργή διάσπαση θερμότητας, διαχωρισμένος αέρας για εξαναγκαστική ψύξη με αέρα.
8) Διασύνδεση: Εισαγωγή XT60, έξοδοςXT90 ήδιαχωρισμός καλωδίων, υποστήριξη προσαρμογής διεπαφών·
9) Μέγεθος: 295*254*71 ± 0,5 mm (με εξαίρεση τα αυτιά και τις διεπαφές εγκατάστασης).
10) Βάρος: 4,5 ± 0,1 kg (εκτός από εξωτερικές συνδέσεις και καλώδια) ·

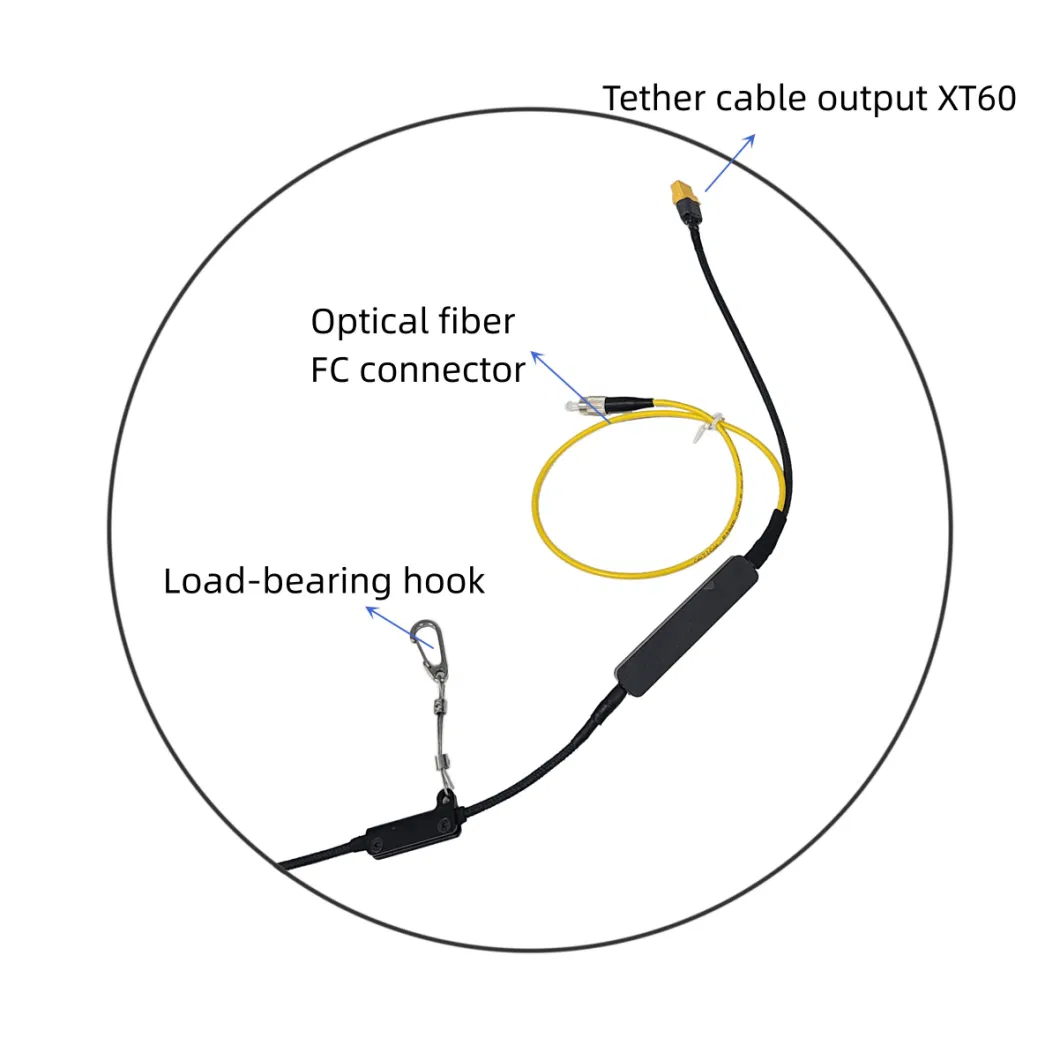

4.Δέσμευση cικανό

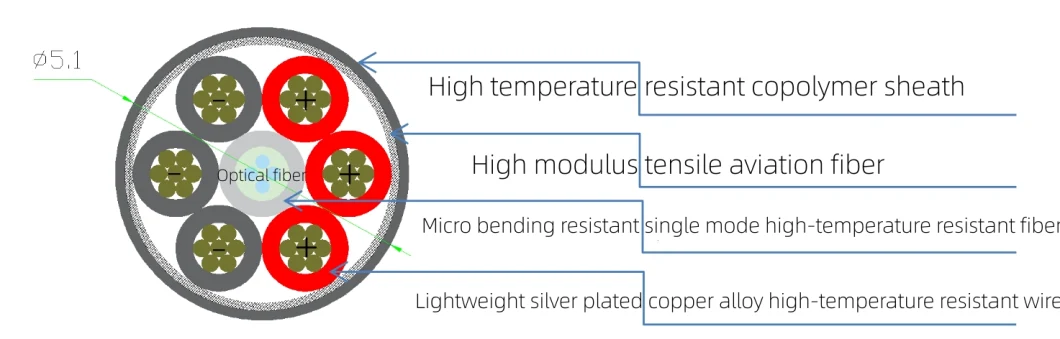

1) Υλικό: Πολλαπλές ράβδοι ασημένιο επιχρισμένο σύρμα χαλκού, σύνθετο φθοροπλαστικό στρώμα μόνωσης, σφιχτά τυλιγμένη μονάδα οπτικών ινών, ανθεκτικό σε υψηλές θερμοκρασίες κάλυμμα κοπολυμερούς,στρώμα υφασμένης ινώδους ινών υψηλού κλιμακίου ελαστικότητας;
2) ρεύμα λειτουργίας: 15-20A·
3) Αντίσταση συνεχούς ρεύματος: 2,5 ± 0,2 Ω, κυκλώματος 100 m @ 20 oC,
4) Δυνατότητα τράβηξης: ≥ 150 kg, ανθεκτικότητα σε επαναλαμβανόμενες συρρίκνωσεις και χρόνο ελευθέρωσης ≥ 1000 φορές.
5) Δυνατότητα μόνωσης: ≥ 3000Vdc, χωρίς βλάβη για 1 λεπτό.
6) μήκος καλωδίου: 220 ± 2m (υποστηρίζει προσαρμοσμένα μήκη καλωδίου 160 ~ 330m) ·
7) Επικοινωνία με οπτικές ίνες: Η τυποποιημένη διαμόρφωση δεν περιλαμβάνει οπτικές ίνες και 1-2 οπτικές ίνες είναι προαιρετικές.
8) Εξωτερική διάμετρος: 4,9 ± 0,2 mm.
9) Βάρος: 29 ± 0,5 g/m.

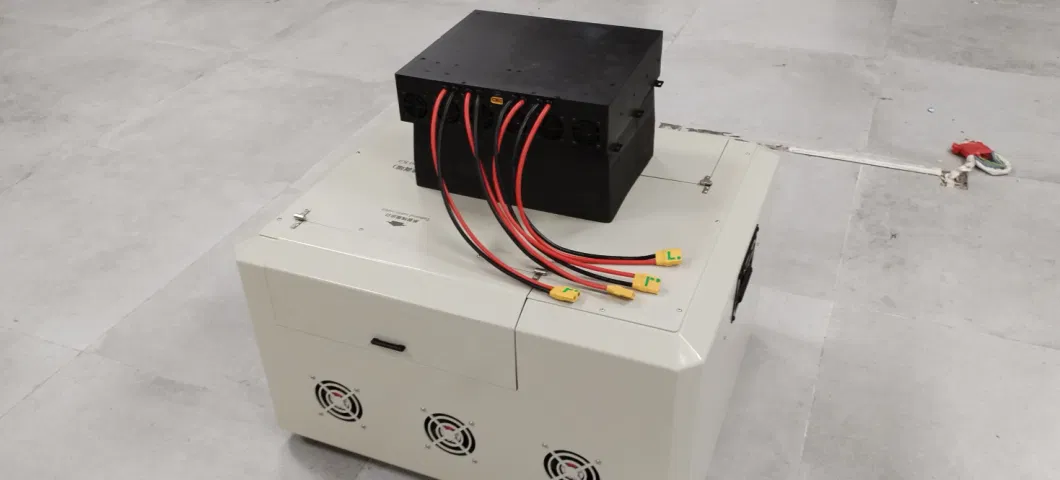

5. Δυναμικό σύστημα δέσμευσης τροχιάς

1) Πρόσθετη τάση εισόδου: 260~530Vac (3 φάσεις, εσωτερική ισχύς/γεννήτρια).
2) Η τάση εξόδου: 400~750Vdc ρυθμιζόμενη, 750Vdc προεπιλεγμένη από το εργοστάσιο.
3) ισχύς εξόδου: 20000W·


4) Λειτουργία προστασίας:
Α. Προστασία από υπερτάσεις εισόδου και υποτάσεις: προστασία κατά της σβήσης, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
Β. Προστασία υπερχείλισης εξόδου: προστασία σταθερού ρεύματος κατά την πτώση, εξάλειψη σφαλμάτων και αυτοανακάλυψη.
Γ. Προστασία από βραχυκύκλωμα εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
Δ. Προστασία κατά της υπερβολικής θερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC και μετά την ψύξη είναι αυτοανακτητική.
Ε. Προστασία κατά της υπερτάσης εξόδου: αυτόματη διακοπή λειτουργίας και κλειδώματα, επανεκκίνηση και ενεργοποίηση για ανάκτηση.

5) Εμφάνιση δεδομένων: 4,3 ιντσών οθόνη αφής που εμφανίζει ρεύμα, τάση, θερμοκρασία, μήκος καλωδίου, αρχείο λειτουργίας, αρχείο βλάβης και άλλα δεδομένα.
6) Λειτουργία συναγερμού: σε περίπτωση βλάβης του συστήματος, η οθόνη οθόνης θα μετακινηθεί για να εμφανίσει πληροφορίες βλάβης και το φως προειδοποίησης βλάβης θα αναβοσβήνει με κόκκινο και θα κάνει μπιπ.
7) Λειτουργία επικοινωνίας: επικοινωνία Modbus TCP (κλασικό προϊόν δεν έχει ανοικτή διεπαφή), υποστηρίζοντας την καλωδιακή επικοινωνία και τη συγχρονισμένη προβολή κινητών τηλεφώνων
8) Ταχύτητα ανάσυρσης: 0~2m/s, 10 ταχύτητες ρυθμιζόμενες.
9) Ανάκτηση και απελευθέρωση τάσης: η ανάκτηση και απελευθέρωση τάσης διαιρείται σε 10 ταχύτητες, οι οποίες μπορούν να ρυθμίζονται.
10) Τρόπος λειτουργίας: καλώδιο παθητικής εκτόξευσης, ενεργό καλώδιο στο καλώδιο, αυτόματη περιστροφή καλωδίου δέσμης και αναγκαστική επένδυση με κουμπί.
11) Φορητή μεταφορά: Μπορεί να μεταφερθεί ή να μετακινηθεί σε αυτοκίνητο, προαιρετικά με συστατικά ράβδου έλξης και κυλίνδρων.
12) Διασύνδεση: Πεντά πυρήνες εισόδου αεροπορικής πρίζας, θύρα FC με οπτική ίνα (προαιρετική), θύρα δικτύου επικοινωνίας, τύπου-c.
13) Κουμπιά και διακόπτες: κουμπί εξόδου υψηλής τάσης, τροχιά καλωδίου σε αναγκαστικό κουμπί, διακόπτης εισόδου εναλλασσόμενου ρεύματος, λάμπα συναγερμού.
14) Επικοινωνία με οπτικές ίνες: Οι τυποποιημένες διαμορφώσεις δεν περιλαμβάνουν οπτικές ίνες και μπορούν να είναι εξοπλισμένες με ένα ή περισσότερα οπτικά οπτοηλεκτρονικά σύνθετα καλώδια.
15) Μέγεθος: 645*550*350mm (κατάσταση αποθήκευσης).
16) Βάρος: 40kg (εκτός προαιρετικών εξαρτημάτων)
17) Θερμοκρασία λειτουργίας: -25~55C.
18) Υψόμετρο: 3000 μέτρα.

Γενικές ερωτήσεις

1. ** Ερώτηση: Τι είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας του MYUAV; **.
**Α:** Ο συνδεδεμένος σταθμός παραγωγής ηλεκτρικής ενέργειας του MYUAV είναι μια καινοτόμος λύση παραγωγής ηλεκτρικής ενέργειας σε μεγάλο υψόμετρο που χρησιμοποιεί την τεχνολογία συνδεδεμένων μη επανδρωμένων αεροσκαφών για τη σύνδεση ενός μεγάλου μη επανδρωμένου αεροσκάφους με πηγή ισχύος εδάφους.Το μη επανδρωμένο αεροσκάφος μεταφέρει μια μικρή ανεμογεννήτρια ή ηλιακό πάνελ για να πετάξει ψηλά στον ουρανόΧρησιμοποιεί άνεμο ή ηλιακό φως σε μεγάλο υψόμετρο για να παράγει ηλεκτρική ενέργεια και στη συνέχεια στέλνει την ενέργεια πίσω στο έδαφος μέσω καλωδίων.

2. ** Ερώτηση: Πώς λειτουργεί το συνδεδεμένο ηλεκτρικό σταθμό MYUAV; **.
**Α:** Η αρχή λειτουργίας είναι κυρίως να χρησιμοποιείται το μη επανδρωμένο αεροσκάφος ως πλατφόρμα για την ανύψωση του σε ύψος που δεν μπορεί να φτάσει η παραδοσιακή ανεμογεννήτρια, όπου η ταχύτητα του ανέμου είναι πιο σταθερή και ισχυρή,βελτιώνοντας έτσι την αποδοτικότητα παραγωγής ενέργειαςΤο UAV λαμβάνει σταθερή παροχή ηλεκτρικής ενέργειας μέσω καλωδίων υψηλής αντοχής που συνδέονται με το έδαφος για τη διατήρηση της πτήσης του UAV και τη λειτουργία του εξοπλισμού παραγωγής ενέργειας.

3. ** Ερώτηση: Πόσο αποδοτικός είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας MYUAV; **.
**Α:** Επειδή τα πραγματικά δεδομένα εξαρτώνται από το συγκεκριμένο μοντέλο UAV και τη διαμόρφωση του εξοπλισμού παραγωγής ενέργειας,Το MYUAV μπορεί να έχει αυξήσει την παραγωγή ηλεκτρικής ενέργειας ανά μονάδα έκτασης μέσω της αποτελεσματικής χρήσης των πηγών αιολικών ή ηλιακώνΣε σύγκριση με τα παραδοσιακά εργοστάσια ηλεκτρικής ενέργειας που βρίσκονται στο έδαφος, η αιολική ή ηλιακή ενέργεια σε μεγάλο υψόμετρο έχει μεγαλύτερη δυναμική παραγωγής ενέργειας ανά μονάδα έκτασης.αλλά τα ακριβή στοιχεία απόδοσης πρέπει να αναφέρονται στους δείκτες απόδοσης του προϊόντος που παρέχονται από την εταιρεία MYUAV.

4. **Π: Σε ποιο περιβάλλον μπορούν να λειτουργούν οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας MYUAV; **.
**Α:** Οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας των MYUAV θα πρέπει να είναι σε θέση να λειτουργούν σε ασφαλές εύρος μετεωρολογικών συνθηκών, όπως η αποφυγή ακραίων καιρικών συνθηκών,εξασφαλίζοντας την ασφάλεια και τη σταθερότητα των καλωδίων που συνδέονταιΟι ειδικές συνθήκες λειτουργικού περιβάλλοντος θα πρέπει να συμβουλεύονται το MYUAV για λεπτομερή πρότυπα πριν από την αγορά.

5. ** Ερώτηση: Πώς να ανακτήσετε και να συντηρήσετε συνδεδεμένα UAVs; **.
**Α:** Το MYUAV μπορεί να είναι εξοπλισμένο με αυτοματοποιημένο ή ημιαυτόματο σύστημα ανάκτησης για την ασφαλή προσγείωση και ανάκτηση του δοκιμαζόμενου UAV, εάν είναι απαραίτητο,κατά την εκτέλεση τακτικών ελέγχων συντήρησης του εξοπλισμού παραγωγής ενέργειας στο UAVΗ διαδικασία συντήρησης μπορεί να περιλαμβάνει επιθεώρηση ακεραιότητας και επισκευή του σώματος του drone, του συστήματος ενέργειας, του εξοπλισμού παραγωγής ενέργειας και των συνδεδεμένων καλωδίων.

Για περισσότερες λεπτομέρειες σχετικά με τα προϊόντα των δικτυωμένων σταθμών παραγωγής ηλεκτρικής ενέργειας της MYUAV,παρακαλούμε επικοινωνήστε απευθείας με την εταιρεία για τις πιο πρόσφατες και ακριβείς περιγραφές προϊόντων, παραμέτρους επιδόσεων και υποστήριξη υπηρεσιών.
