MYUAV Υψηλής τάσης τροφοδοσία ηλεκτρικής ενέργειας για συνδεδεμένα drones / Uav

Σύνοψη του προϊόντος

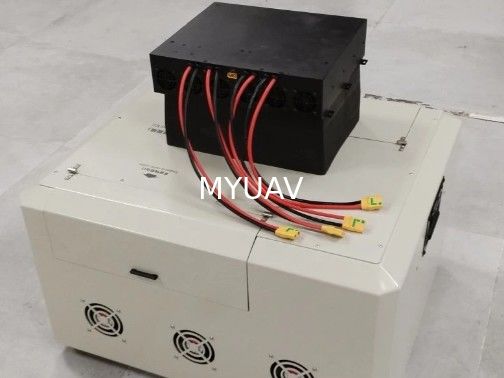

Το προϊόν αυτό αποτελείται από δύο μέρη: το σύστημα τροφοδοσίας από το έδαφος και το σύστημα τροφοδοσίας από τον αέρα.καλώδιο δέσμευσης και έξυπνη μονάδα ελέγχου για τη μετατροπή μονοφασικής ισχύος εναλλασσόμενης ενέργειας του δικτύου, γεννήτρια ή κινητή τροφοδοσία σε υψηλής τάσης και τη μεταδίδουν στην εναέρια τροφοδοσία μέσω του καλωδίου δέσμης.Η εναέρια πηγή ενέργειας μπορεί να αντικαταστήσει με ασφάλεια μια αρχική μπαταρία και να παρέχει σταθερή σταθεροποίηση τάσης, συνεχής και αξιόπιστη παροχή ενέργειας μακράς διάρκειας για το UAV χωρίς μείωση του κανονικού βάρους φορτίου.Το σύστημα έχει τη λειτουργία της αυτόματης ανάσυρσης και απελευθέρωσης της γραμμής συγχρονικά μετά την άνοδο και την πτώση του UAV.

Προσαρμοστικό UAV

1) Υψόμετρο πτήσης υποστήριξης: 120~200m (μήκος καλωδίου: 220m, διαμέρισμα ασφαλείας)
2) Βάρος απογείωσης υποστήριξης: 30~55kg (η αποτελεσματικότητα ισχύος των UAV είναι διαφορετική, τα δεδομένα αυτά είναι μόνο για αναφορά).

Περιβαλλοντικά χαρακτηριστικά
1) Θερμοκρασία περιβάλλοντος: - 20 ~ 45 oC (εργασία), - 40 ~ 65 oC (αποθήκευση).
2) Σχετική υγρασία: 10~80% RH (εργασία), 5~90% RH (αποθήκευση) 3) Υψόμετρο: 0~3000m.

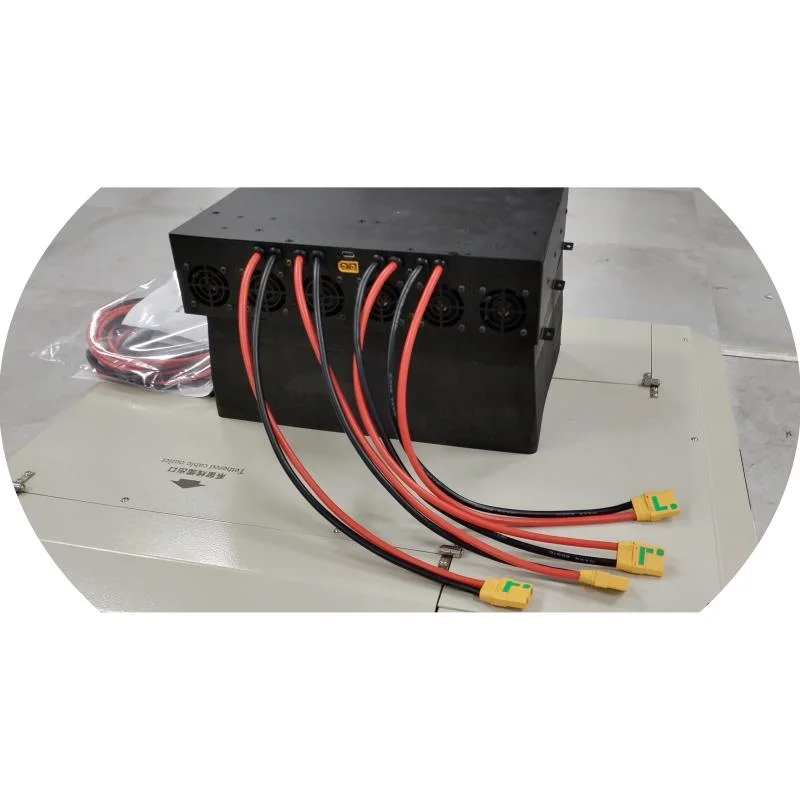

Ηλεκτρική τροφοδοσία της ατμομηχανής

Τεχνική ένταση	580~810Vdc ευρεία εμβέλεια εισόδου, σταθερή τάση εξόδου
Τεχνική ένταση	50 ± 0,5Vdc, υποστηρίζοντας προσαρμογή τάσης εξόδου
Δύναμη εξόδου	1200W (ειδική ισχύς μακροχρόνιας ισχύος), 15000W (σημεία τιμή ≤ 30s)
Λειτουργία επικοινωνίας	Επικοινωνία CAN, αναφορά τάσης, ρεύματος, θερμοκρασίας και άλλων δεδομένων και κατάστασης
Μέθοδος εγκατάστασης	Εναρμονισμένη λαβή εγκατάστασης και στερεωμένη με βίδες
Τρόπος διάχυσης θερμότητας	ενσωματωμένος ανεμιστήρας ενεργού απορρίψεως θερμότητας, εφεδρική ψύξη με αναγκαστικό αέρα από αεραγωγό
Διασύνδεση	Εισαγωγή XT60, έξοδος χύτευσης καλωδίου ή έξοδος XT90, υποστήριξη προσαρμογής διεπαφής
Μέγεθος	295*254*71 ± 0,5 mm (εκτός από τα αυτιά και τις διεπαφές εγκατάστασης)

Βάρος

4.5 ± 0,1kg (εκτός από εξωτερικές συνδέσεις και καλώδια)

Προστατευτική λειτουργία
Α. Προστασία από υπερτάσεις εισόδου και υποτάσεις: προστασία κατά της σβήσης, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
Β. Προστασία υπερχείλισης εξόδου: προστασία σταθερού ρεύματος κατά την πτώση, εξάλειψη σφαλμάτων και αυτοανακάλυψη.
Γ. Προστασία από βραχυκύκλωμα εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
Δ. Προστασία κατά της υπερθερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC, και μετά την ψύξη και την αυτοανακάλυψη.
Ε. Προστασία κατά της υπερτάσης εξόδου: αυτόματη διακοπή λειτουργίας και κλειδώματα, επανεκκίνηση και ενεργοποίηση για ανάκτηση.

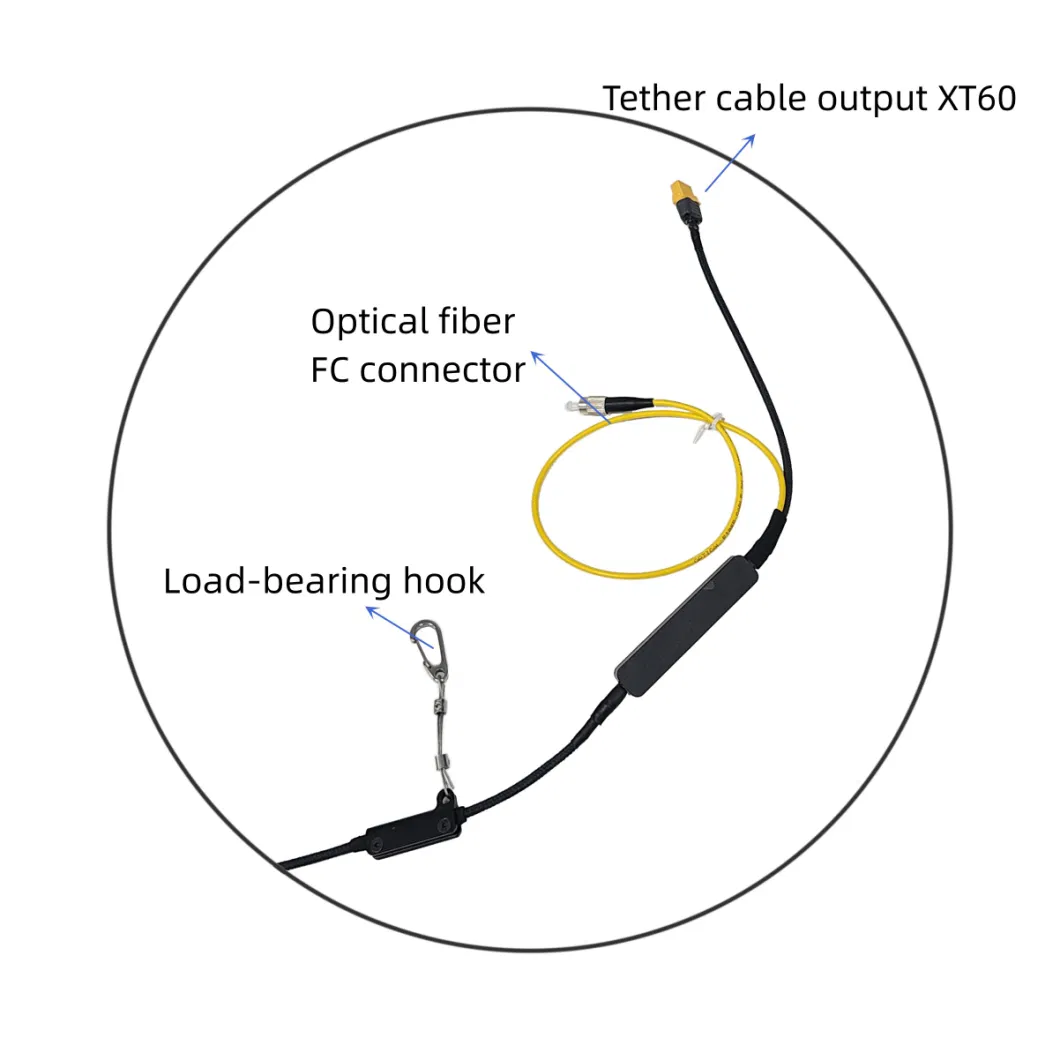

Καλώδιο δέσμης

Υλικό	Πολλαπλές ράβδοι ασημένιο καλυμμένο σύρμα χαλκού, σύνθετο φθοροπλαστικό στρώμα μόνωσης, σφιχτά τυλιγμένη μονάδα οπτικών ινών, ανθεκτικό σε υψηλές θερμοκρασίες κάλυμμα πολυμερούς,στρώμα υφασμένης ινώδους ινών υψηλού κλιμακίου ελαστικότητας
ρεύμα λειτουργίας	15-20A
Αντίσταση συνεχούς ρεύματος	2.5 ± 0,2 Ω, βρόχος 100 m @ 20 oC
Δυνατότητα τράβηξης	≥ 150 kg, ανθεκτικό σε επαναλαμβανόμενες ανασυγκρότησης και χρόνους απελευθέρωσης ≥ 1000 φορές
Δυνατότητα μόνωσης	≥ 3000Vdc, χωρίς διακοπή για 1 λεπτό
μήκος καλωδίου	220 ± 2m· καλώδιο οπτικών ινών 1 πυρήνας στο εσωτερικό του καλωδίου δέσμης και του συνδέσμου FC (προαιρετικό)
Εξωτερική διάμετρος	50,0 ± 0,2 mm
Βάρος	29 ± 0,5g/m

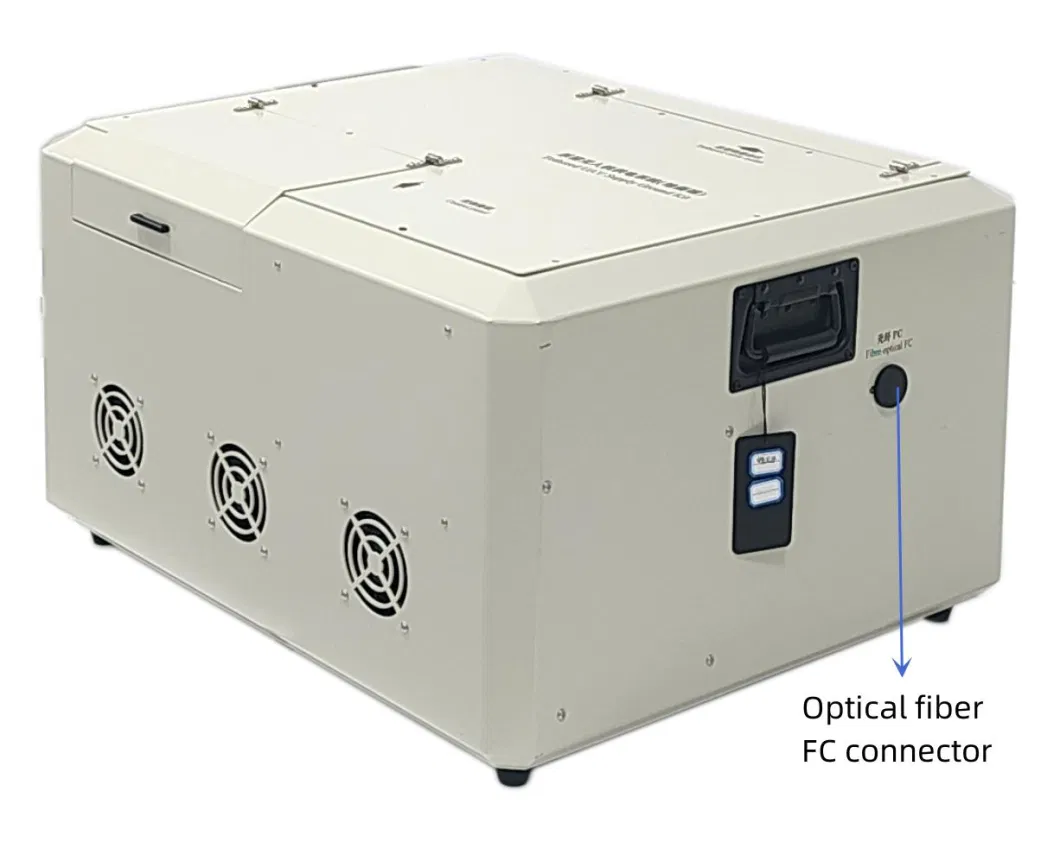

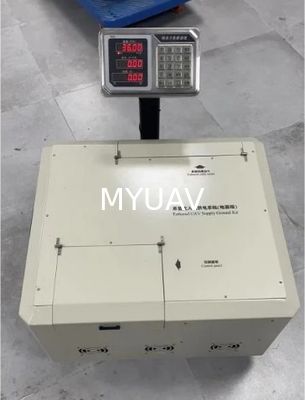

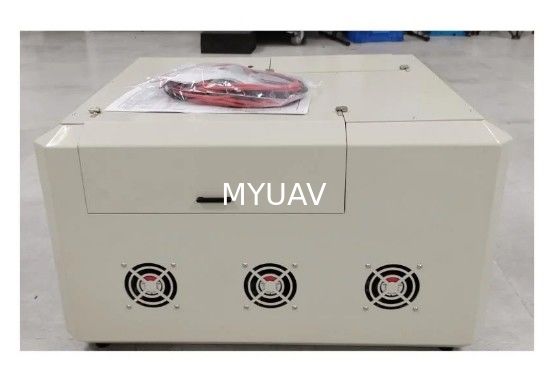

Ηλεκτρική τροφοδοσία μονάδας εδάφους

Τεχνική ένταση	277~490Vac @ πλήρης ισχύος, 85~176Vac @ μισή ισχύς, 50/60Hz
Τεχνική ένταση	400~750Vdc ρυθμιζόμενο, εργοστασιακή προεπιλογή 750Vdc
Δύναμη εξόδου	20000W

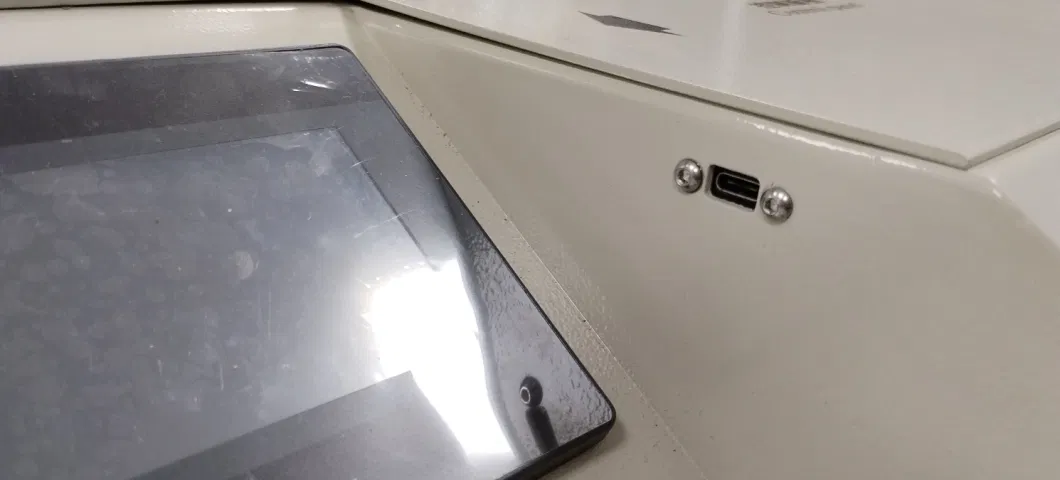

Παρουσίαση δεδομένων	4.3 ιντσών οθόνη αφής εμφανίζει ρεύμα, τάση, θερμοκρασία, μήκος καλωδίου, αρχείο λειτουργίας, αρχείο σφάλματος και άλλα δεδομένα
Λειτουργία συναγερμού	όταν το σύστημα έχει σφάλματα, η οθόνη εμφάνισης θα εμφανίσει τις πληροφορίες σφάλματος, και το φως προειδοποίησης σφάλματος θα αναβοσβήνει κόκκινο και μπιπ
Λειτουργία επικοινωνίας	Διασύνδεση δικτύου, επικοινωνία Modbus tcp, υποστήριξη καλωδιακής επικοινωνίας και οθόνη συγχρονισμού κινητού τηλεφώνου
Εισαγωγή και εξόδου τροχιάς καλωδίου μέγιστη ταχύτητα	0~2m/s, 10 ταχύτητες ρυθμιζόμενες
Τράβηξη και εξάπλωση τροχιάς καλωδίου	Η ένταση του κυλίνδρου καλωδίου και της έντασης του κυλίνδρου χωρίζεται σε 10 γρανάζια, τα οποία μπορούν να ρυθμίζονται

Τρόπος λειτουργίας	παθητική τροχιά έξω, ενεργό τροχιά μέσα, αυτόματη διάταξη σύρματος, και μπορεί να πατήσετε το κουμπί για να αναγκαστεί τροχιά στο καλώδιο ανάπαυσης
Μεταφορές	Μεταφορτώσιμο ή κινητό σε οχήματα

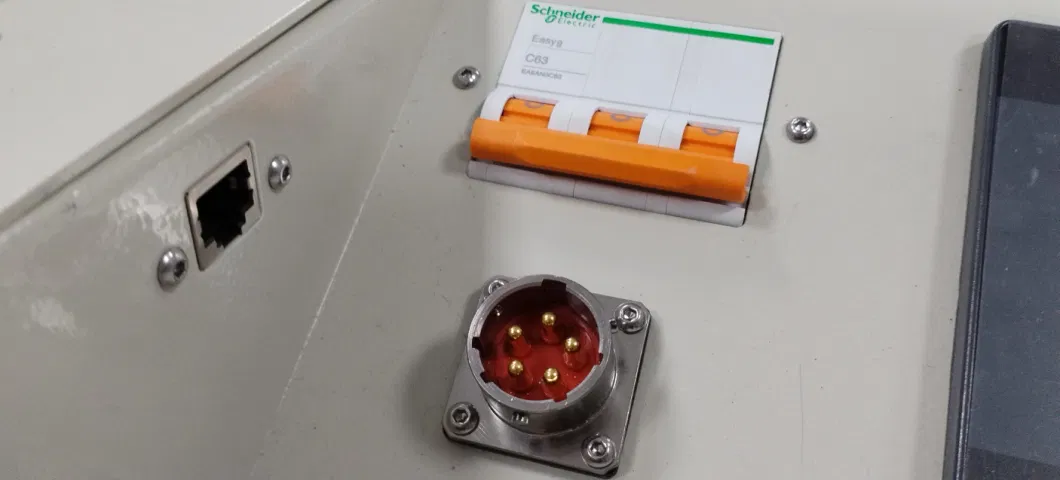

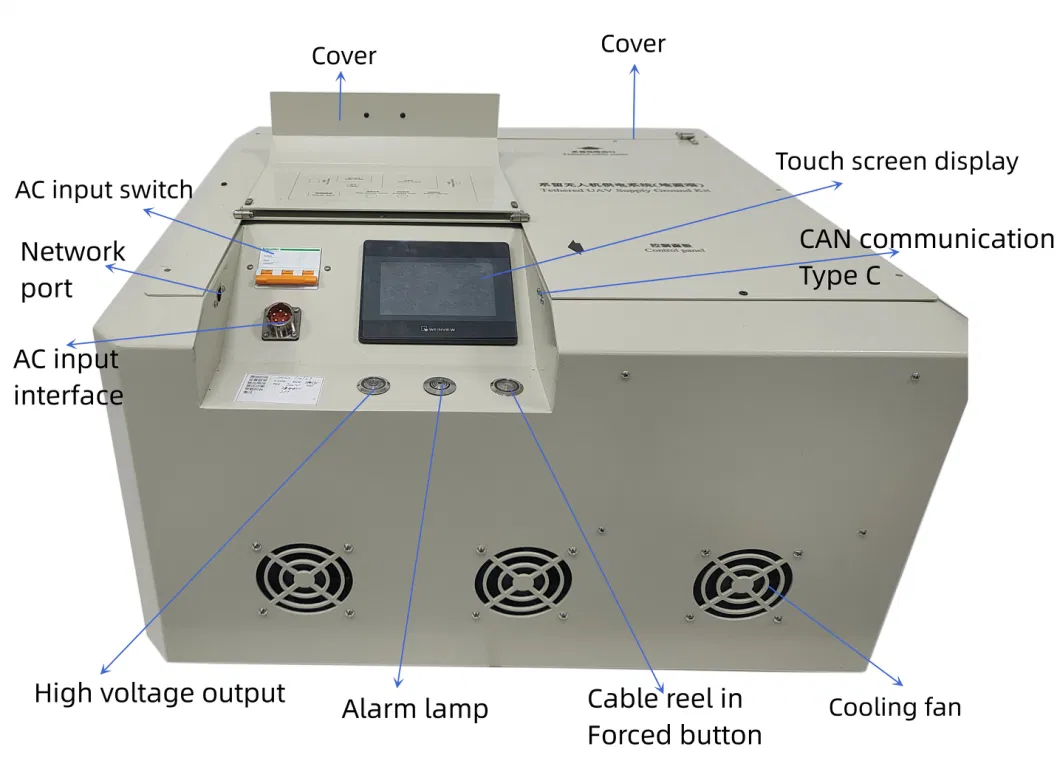

Διασύνδεση	εισερχόμενη πενταπυρηνική αεροπορική πρίζα, θύρα FC οπτικών ινών (προαιρετική), θύρα δικτύου επικοινωνίας, θύρα CAN

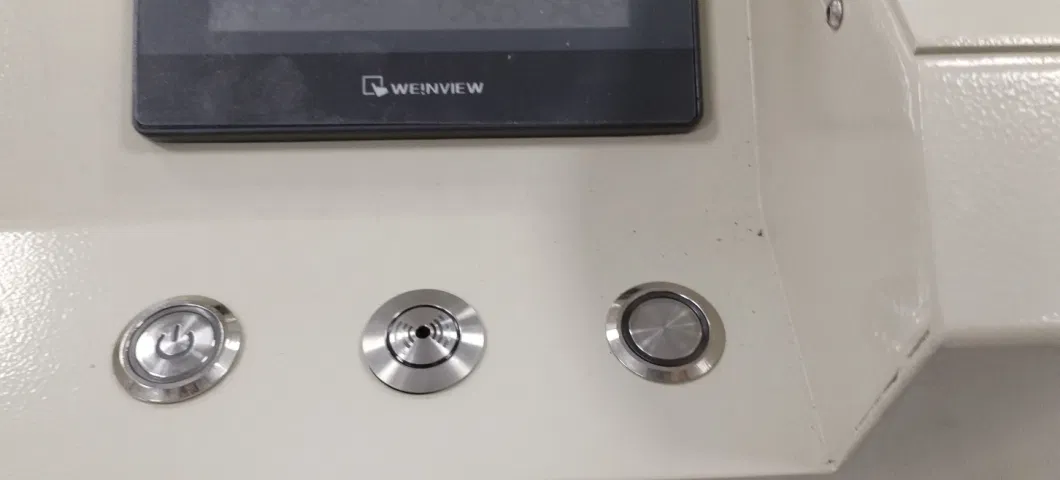

Κουμπιά και διακόπτες	κουμπί εξόδου υψηλής τάσης, τροχιά καλωδίου σε αναγκαστικό κουμπί, διακόπτης εισόδου εναλλασσόμενου ρεύματος, λάμπα συναγερμού
Μέγεθος	645*550*350mm (κατάσταση αποθήκευσης)
Βάρος	36 kg (εκτός προαιρετικών εξαρτημάτων)

Προστατευτική λειτουργία
Α. Προστασία από υπερτάσεις εισόδου και υποτάσεις: προστασία κατά της σβήσης, εξάλειψη σφαλμάτων και αυτοανακατάσταση.
Β. Προστασία υπερχείλισης εξόδου: προστασία σταθερού ρεύματος κατά την πτώση, εξάλειψη σφαλμάτων και αυτοανακάλυψη.
Γ. Προστασία από βραχυκύκλωμα εξόδου: λειτουργία περιορισμού ρεύματος εξόδου, εξάλειψη σφαλμάτων και αυτοανακατάσταση·
Δ. Προστασία κατά της υπερβολικής θερμοκρασίας εξόδου: η θερμοκρασία του κελύφους είναι 95 ± 2,5 oC και η ψύξη είναι αυτοανακτητική.
Ε. Προστασία κατά της υπερτάσης εξόδου: αυτόματη διακοπή λειτουργίας και κλειδώματα, επανεκκίνηση και ενεργοποίηση για ανάκτηση.

Γενικές ερωτήσεις

1. ** Ερώτηση: Τι είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας του MYUAV; **.
**Α:** Ο συνδεδεμένος σταθμός παραγωγής ηλεκτρικής ενέργειας του MYUAV είναι μια καινοτόμος λύση παραγωγής ηλεκτρικής ενέργειας σε μεγάλο υψόμετρο που χρησιμοποιεί την τεχνολογία συνδεδεμένων μη επανδρωμένων αεροσκαφών για τη σύνδεση ενός μεγάλου μη επανδρωμένου αεροσκάφους με πηγή ισχύος εδάφους.Το μη επανδρωμένο αεροσκάφος μεταφέρει μια μικρή ανεμογεννήτρια ή ηλιακό πάνελ για να πετάξει ψηλά στον ουρανόΧρησιμοποιεί άνεμο ή ηλιακό φως σε μεγάλο υψόμετρο για να παράγει ηλεκτρική ενέργεια και στη συνέχεια στέλνει την ενέργεια πίσω στο έδαφος μέσω καλωδίων.

2. ** Ερώτηση: Πώς λειτουργεί το συνδεδεμένο ηλεκτρικό σταθμό MYUAV; **.
**Α:** Η αρχή λειτουργίας είναι κυρίως να χρησιμοποιείται το μη επανδρωμένο αεροσκάφος ως πλατφόρμα για την ανύψωση του σε ύψος που δεν μπορεί να φτάσει η παραδοσιακή ανεμογεννήτρια, όπου η ταχύτητα του ανέμου είναι πιο σταθερή και ισχυρή,βελτιώνοντας έτσι την αποδοτικότητα παραγωγής ενέργειαςΤο UAV λαμβάνει σταθερή παροχή ηλεκτρικής ενέργειας μέσω καλωδίων υψηλής αντοχής που συνδέονται με το έδαφος για τη διατήρηση της πτήσης του UAV και τη λειτουργία του εξοπλισμού παραγωγής ενέργειας.

3. ** Ερώτηση: Πόσο αποδοτικός είναι ο συνδεδεμένος σταθμός παραγωγής ενέργειας MYUAV; **.
**Α:** Επειδή τα πραγματικά δεδομένα εξαρτώνται από το συγκεκριμένο μοντέλο UAV και τη διαμόρφωση του εξοπλισμού παραγωγής ενέργειας,Το MYUAV μπορεί να έχει αυξήσει την παραγωγή ηλεκτρικής ενέργειας ανά μονάδα έκτασης μέσω της αποτελεσματικής χρήσης των πηγών αιολικών ή ηλιακώνΣε σύγκριση με τα παραδοσιακά εργοστάσια ηλεκτρικής ενέργειας που βρίσκονται στο έδαφος, η αιολική ή ηλιακή ενέργεια σε μεγάλο υψόμετρο έχει μεγαλύτερη δυναμική παραγωγής ενέργειας ανά μονάδα έκτασης.αλλά τα ακριβή στοιχεία απόδοσης πρέπει να αναφέρονται στους δείκτες απόδοσης του προϊόντος που παρέχονται από την εταιρεία MYUAV.

4. **Π: Σε ποιο περιβάλλον μπορούν να λειτουργούν οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας MYUAV; **.
**Α:** Οι συνδεδεμένοι σταθμοί παραγωγής ηλεκτρικής ενέργειας των MYUAV θα πρέπει να είναι σε θέση να λειτουργούν σε ασφαλές εύρος μετεωρολογικών συνθηκών, όπως η αποφυγή ακραίων καιρικών συνθηκών,εξασφαλίζοντας την ασφάλεια και τη σταθερότητα των καλωδίων που συνδέονταιΟι ειδικές συνθήκες λειτουργικού περιβάλλοντος θα πρέπει να συμβουλεύονται το MYUAV για λεπτομερή πρότυπα πριν από την αγορά.

5. ** Ερώτηση: Πώς να ανακτήσετε και να συντηρήσετε συνδεδεμένα UAVs; **.
**Α:** Το MYUAV μπορεί να είναι εξοπλισμένο με αυτοματοποιημένο ή ημιαυτόματο σύστημα ανάκτησης για την ασφαλή προσγείωση και ανάκτηση του δοκιμαζόμενου UAV, εάν είναι απαραίτητο,κατά την εκτέλεση τακτικών ελέγχων συντήρησης του εξοπλισμού παραγωγής ενέργειας στο UAVΗ διαδικασία συντήρησης μπορεί να περιλαμβάνει επιθεώρηση ακεραιότητας και επισκευή του σώματος του drone, του συστήματος ενέργειας, του εξοπλισμού παραγωγής ενέργειας και των συνδεδεμένων καλωδίων.

Για περισσότερες λεπτομέρειες σχετικά με τα προϊόντα των δικτυωμένων σταθμών παραγωγής ηλεκτρικής ενέργειας της MYUAV,παρακαλούμε επικοινωνήστε απευθείας με την εταιρεία για τις πιο πρόσφατες και ακριβείς περιγραφές προϊόντων, παραμέτρους επιδόσεων και υποστήριξη υπηρεσιών.
