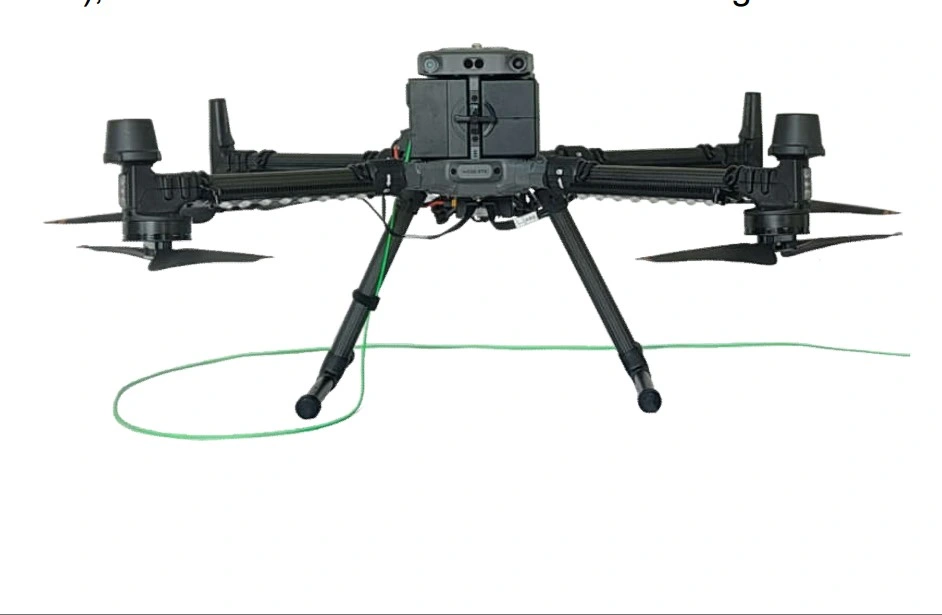

MYUAV Νέα έκδοση Dji M300 M350 Δορυφόρο

Νέα έκδοσηDJIM300M350 Σύρμα για μη επανδρωμένα αεροσκάφη


Σύστημα ηλεκτρικής ενέργειας που συνδέεται με μη επανδρωμένο αεροσκάφοςμπορεί να είναι cπροσαρμοσμένο σύμφωνα με τις ειδικές σας ανάγκες.

Το μήκος του καλωδίου μπορεί να προσαρμοστεί από 33 έως 330 μέτρα.
Το καλώδιο οπτικών ινών είναι διαθέσιμο.
Το σύστημα είναι συμβατό για όλα τα μη επανδρωμένα αεροσκάφη με πολλαπλούς περιστροφούς με MTOW 5-110 kg.


Δυναμική μονάδα δέσμευσης Drone TPS110M-M300/M350 για DJI M300 M350 Tether Drone

1.Περιβαλλοντικά χαρακτηριστικά

1) Θερμοκρασία περιβάλλοντος: -20~45 oC (εργασία), -40~65 oC (αποθήκευση).
2) Σχετική υγρασία: 10-80% RH (εργασία), 5-90% RH (αποθήκευση).
3) Υψόμετρο: 0-3000m.

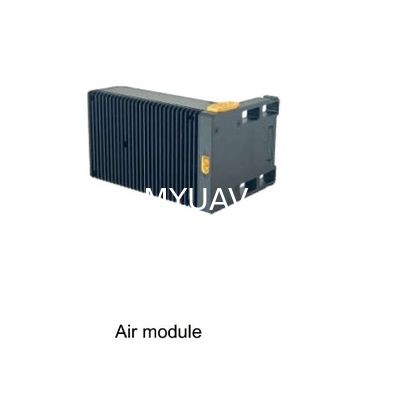

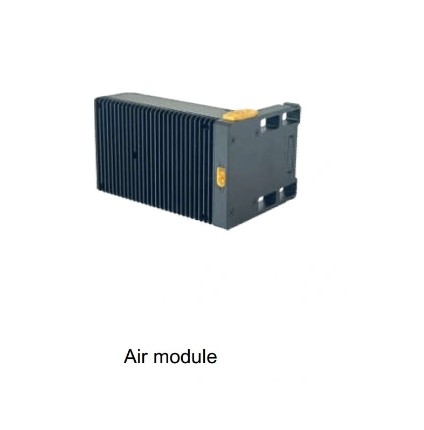

2.ΑέραςΜονάδατροφοδοσίαγια το Tether Drone DJI M300 M350

1) Πρόσθετη τάση εισόδου: 600-830Vdc.
2) Η τάση εξόδου: 51,5 ± 0,5Vdc, σταθερή τάση εξόδου, υποστήριξη προσαρμογής τάσης.
3) Δύναμη εξόδου: 3000W (κατηγορία μακροχρόνιας ισχύος), 3500W (αύξηση μέγιστης ισχύος ≤ 10s).
4) Λειτουργία προστασίας: Προστασία από υπερτάσεις εισόδου και υποτάσεις, υπερτάσεις εξόδου, υπερστροφή, βραχυκύκλωμα και προστασία από υπερύθμιση.
5) Μέθοδος εγκατάστασης: εγκατάσταση από και προς, η ίδια με την αρχική μέθοδο εγκατάστασης της μπαταρίας, τα drones και τα αεροπορικά κουτιά δεν απαιτούν καμία τροποποίηση.

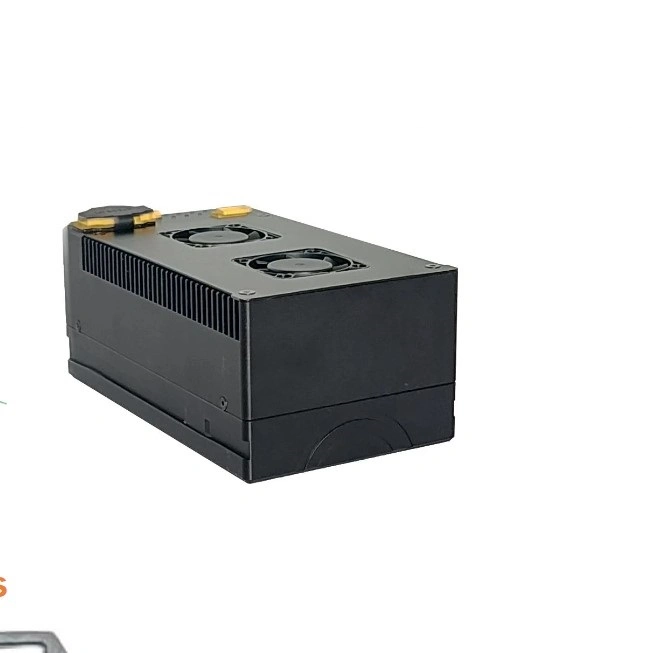

6) Μέθοδος διάλυσης θερμότητας: Ένας εξωτερικός ανεμιστήρας διαλύει ενεργά τη θερμότητα και ένας διατηρημένος αέρας είναι αναγκαστική ψύξη αέρα.
7) Διασύνδεση: Εισαγωγή XT60, έξοδος διασύνδεση μπαταρίας (δυναμώνεται από drones), έξοδος XT60 (δυναμώνεται από φωτισμό).

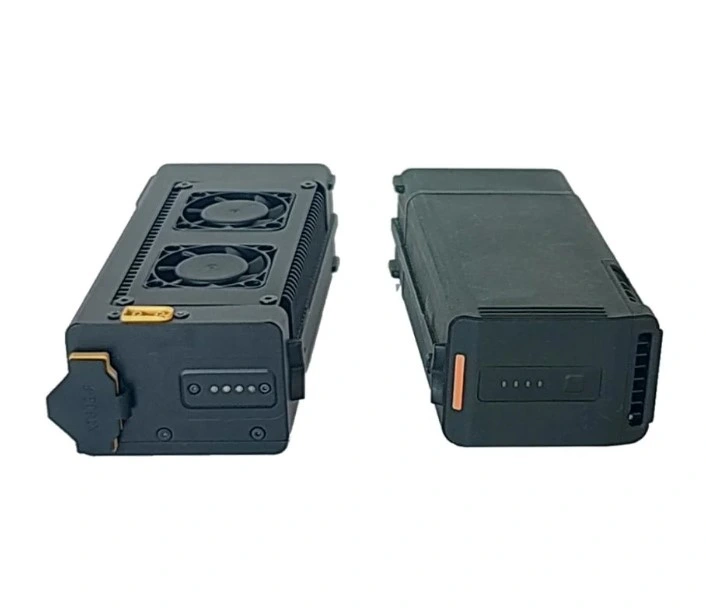

8) Μέγεθος: 163 × 92 × 65 ± 0,5 mm (αντικαταστήστε μία μπαταρία TB60 χωρίς να καταλαμβάνει πρόσθετο χώρο εγκατάστασης).
9) Βάρος: 980 ± 20g (αντικατάσταση μπαταρίας 1350g TB60 για τη μείωση του βάρους απογείωσης του μη επανδρωμένου αεροσκάφους).
10) Επίπεδο προστασίας: IP54.

3Λειτουργικά χαρακτηριστικά

Αυτόματη τροχιά εισόδου/εξόδου: Ακολουθήστε την απογείωση και την προσγείωση του UAV για να εισέλθετε/εξέλθετε συγχρόνως από το καλώδιο, ρυθμίζοντας προσαρμοστικά την ένταση,και να πατήσετε χειροκίνητα το κουμπί για να ανακαλέσετε το καλώδιο ενώ το ρεύμα κόπηκε.

Λειτουργία επικοινωνίας: Έχει λειτουργία καλωδιακής επικοινωνίας με πρωτόκολλο σειριακής θύρας και υποστηρίζει λειτουργία ασύρματης επικοινωνίας με πρωτόκολλο Bluetooth ή ασύρματης σειριακής θύρας.

Δραστηριότητα προστασίας: προστασία από υπερτάσεις εισόδου και υποτάσεις, υπερτάσεις εξόδου, υπερστροφή, βραχυκύκλωμα, προστασία από υπερθερμοκρασία, εξάλειψη ελαττωμάτων και αυτοανακάθμιση.

Λειτουργία προβολής δεδομένων: Η οθόνη αφής 4,0 ιντσών εμφανίζει δεδομένα όπως τάση, ρεύμα, θερμοκρασία, μήκος πρίζας καλωδίου, ημερομηνία, ώρα, αρχεία λειτουργίας, αρχεία σφαλμάτων και πληροφορίες για την κατάσταση λειτουργίας.

Ρυθμιστική ρύθμιση: Η οθόνη οθόνης υποστηρίζει τη ρύθμιση και ρύθμιση της ταχύτητας περιστροφής του καλωδίου, της έντασης περιστροφής του καλωδίου, της έντασης του καλωδίου, του μήκους ασφαλείας, της ημερομηνίας και της ώρας,και υποστηρίζει τη μετάβαση μεταξύ κινεζικής και αγγλικής οθόνης.

Λειτουργία συναγερμού βλάβης: Όταν το σύστημα λειτουργεί λανθασμένα, η οθόνη οθόνης περιστρέφεται για να εμφανίσει πληροφορίες βλάβης και το φως συναγερμού βλάβης αναβοσβήνει με κόκκινο και σφυρίζει για να προειδοποιήσει.

Ο εξοπλισμός μεταφοράς: Με σχεδιασμό σακίδας, ο σακίδας μπορεί να είναι εξοπλισμένος με ένα πλήρες σύνολο συστημάτων δέσμευσης, συμπεριλαμβανομένου ενός κουτιού δέσμευσης, τροφοδοσίας ηλεκτρικού ρεύματος από ενότητα αέρα, μονάδας φωτισμού (προαιρετική),και άλλα εξαρτήματαΤο συνολικό βάρος είναι 12 ± 0,5 kg.



4.Παράμετροι

Άρθρα		Τεχνικές παραμέτρους
Θερμοκρασία περιβάλλοντος		-20 έως 45 oC (εργασία), -40 έως 65 oC (αποθήκευση)
Σχετική υγρασία		10-80% RH (εργασία), 5-90% RH (αποθήκευση)
Υψόμετρο		≤ 3000m

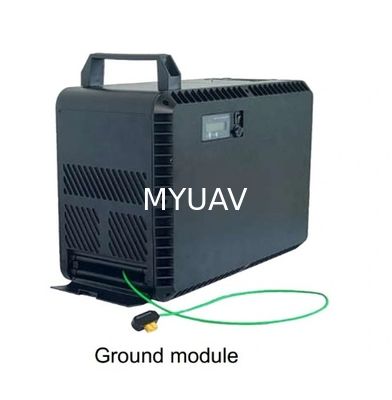

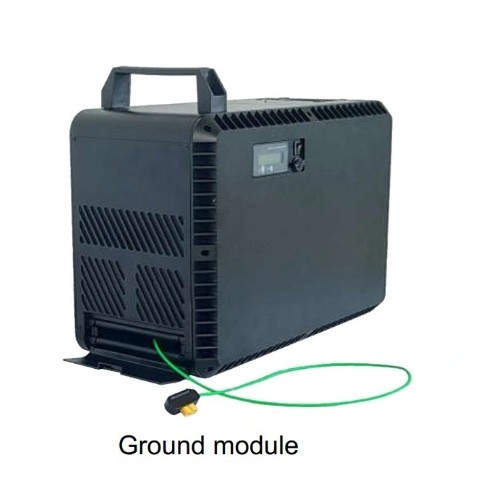

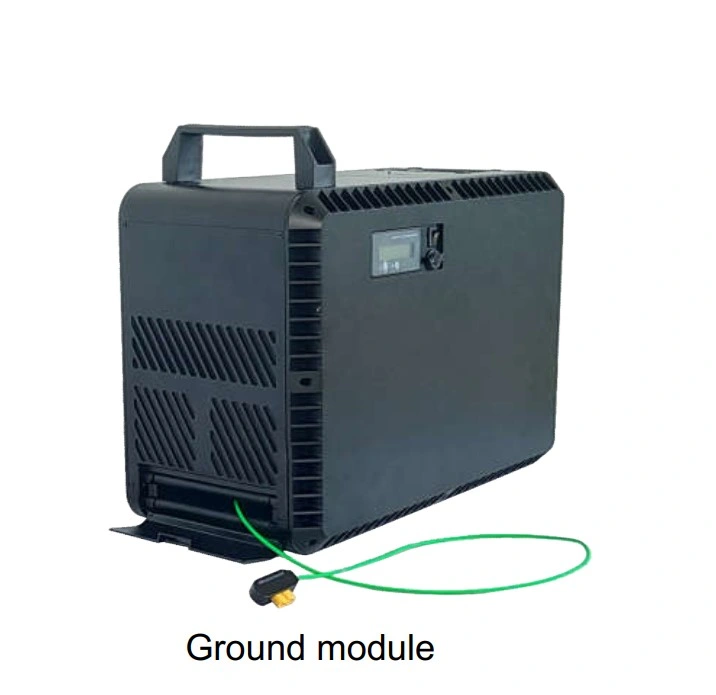

Μονάδα ισχύος δέσμευσης	Τεχνική ένταση	176-264Vac εισροή ευρείας εμβέλειας, μονοφασική 220Vac@45-65Hz
	Τεχνική ένταση	400~750Vdc ρυθμιζόμενο, εργοστασιακή προεπιλογή 750Vdc
	Δύναμη εξόδου	3500W (κατηγορία μακροχρόνιας ισχύος), 3850W (αύξηση μέγιστης ισχύος ≤ 30s)
	μήκος καλωδίου αποθήκευσης	που υποστηρίζει μέγιστο καλώδιο αποθήκευσης ≥ 120m
	Ταχύτητα ανάσυρσης	0-2m/s, ρυθμιζόμενο
	Δύναμη έλξης	0-10N, ρυθμιζόμενο
	Διασύνδεση	Συσκευή εισόδου με διακόπτη, σύνδεσμος εξόδου καλωδίου XT60
	Κλειδιά και διακόπτες	υψηλής τάσης κουμπί ενεργοποίησης/αποσύνδεσης, ισχυρό κουμπί ανάσυρσης καλωδίου, φως δείκτη συναγερμού
	Μέγεθος	360 × 280 × 165 ± 0,5 mm, εξαιρουμένων των παπουτσιών και των λαβών
	Βάρος	9.2 ± 0,2kg, συμπεριλαμβανομένου του καλωδίου 110 μέτρων
Καλώδιο δέσμης	Υλικό	Ασημένιο καλώδιο χαλκού, σύνθετο στρώμα μόνωσης από φθοροπλαστικό, υψηλού μοδίου ελαστικότητας υφασμένο στρώμα από ίνες αεροπορικής ποιότητας
	Τρέχων	3-5Α
	Αντίσταση συνεχούς ρεύματος	10.5 ± 0,2 Ω, βρόχος 100m@20 oC
	Δυνατότητα τράβηξης	≥ 50 kg, ανθεκτικό σε επαναλαμβανόμενες ανάσυρσεις και χρόνο ελευθέρωσης ≥ 500 φορές
	Δυνατότητα μόνωσης	≥ 3000Vdc, χωρίς διακοπή για 1 λεπτό
	μήκος καλωδίου	55/110 ± 2m, υποστήριξη προσαρμοσμένου μήκους γραμμής
	Εξωτερική διάμετρος	20,6 ± 0,2 mm
	Βάρος	1.2 ± 0,05 kg/100 m
Αεροσκόπηση	Τεχνική ένταση	Εισαγωγή ευρείας εμβέλειας 600~830Vdc
	Τεχνική ένταση	51.5 ± 0.5Vdc, σταθερή τάση εξόδου
	Δύναμη εξόδου	3000 W (κατηγορία ισχύος μακροχρόνιας ισχύος), 3500 W (αύξηση μέγιστης ισχύος ≤ 10 s)
	Προστατευτική λειτουργία	Προστασία από υπερτάσεις εισόδου και υποτάσεις, υπερτάσεις εξόδου, υπερεύματα, βραχυκύκλωμα και υπερεμπεραίωση
	Η τάση απομόνωσης	3000V (Vin-Vout), 1min, ρεύμα διαρροής ≤ 5mA, χωρίς βλάβη, αναλαμπή ή φαινόμενο κορώνας
	Μέθοδος εγκατάστασης	εγκατάσταση plug-in, ίδια με την αρχική μέθοδο εγκατάστασης μπαταρίας, χωρίς καμία τροποποίηση του κουτιού μη επανδρωμένου αεροσκάφους και αεροπορικής συσκευής
	Μέθοδος διάσπασης θερμότητας	Φυσική ψύξη αέρα
	Διασύνδεση	Εισαγωγή XT60, έξοδος μπαταρία διεπαφής (δυναμώνεται από drones), έξοδος XT60 (δυναμώνεται από φωτισμό)
	Επίπεδο προστασίας	Διάκριση IP54
	Μέγεθος	158 × 92 × 110 ± 0,5 mm (αντικαταστήστε μία μπαταρία TB60 χωρίς να καταλαμβάνει επιπλέον χώρο εγκατάστασης)
	Βάρος	960 ± 10g



Παραμέτροι για τους στόχους των στοιχείων
1Η τάση εισόδου του γραμμικού κουτιού δέσμης: 176-264Vac εισόδου ευρείας εμβέλειας, μονοφασική 220Vac.
2Το UAV λειτουργεί υπό τη συνθήκη συνδεδεμένης παροχής ενέργειας και η μπαταρία εφεδρικής λειτουργίας παραμένει πλήρως φορτισμένη καθ' όλη τη διάρκεια της λειτουργίας. όλη τη διαδικασία χωρίς απώλεια ισχύος.
3Η ισχύς εξόδου του εξοπλισμού: παροχή ισχύος για την ατμοσφαιρική μονάδα ≥ 2000W, δέσμη γης ≥ 3500W.
4Μέγεθος τροφοδοσίας της μονάδας αέρα: ≤ 156 × 75 × 48 mm, αντικαταστήστε μία μπαταρία TB30 χωρίς να καταλαμβάνει επιπλέον χώρο εγκατάστασης.
5. βάρος τροφοδοσίας της μονάδας αέρα: ≤ 590 g, αντικατάσταση μπαταρίας 685 g TB30.
6Μέγεθος του κιβωτίου γείωσης δέσμης: ≤ 360 × 260 × 180 mm.
7. βάρος του κιβωτίου γείωσης δέσμης: ≤ 9,2 kg, το οποίο περιλαμβάνει 110 m καλωδίων δέσμης.
8Μέγεθος και βάρος καλωδίου: μήκος ≥ 110 m, διάμετρο καλωδίου ≤ 2,4 mm, βάρος ≤ 1,1 kg/100 m.
9. Αυτοματοποιημένη τροχιά εισόδου/εξόδου: Ακολουθήστε την απογείωση και την προσγείωση του UAV για να εισάγετε/εξάγετε συγχρονικά το καλώδιο, να ρυθμίζετε προσαρμοστικά την ένταση και να ανακατέψετε χειροκίνητα το καλώδιο υπό συνθήκες απώλειας ισχύος.
10. Λειτουργία προστασίας από υπερστροφή: Όταν η τροφοδοσία της μονάδας αέρα εκπέμπει υπερστροφή, παρέχει σταθερή προστασία κατά της μείωσης του ρεύματος.Η έξοδος δεν πρέπει να απενεργοποιείται άμεσα και μπορεί να αποκατασταθεί από μόνη της.
11. Λειτουργία επικοινωνίας: Το καλώδιο δέσμευσης έχει λειτουργία επικοινωνίας με ασύρματο πρωτόκολλο και υποστηρίζει λειτουργία ασύρματης επικοινωνίας Bluetooth ή ασύρματου σειριακού πρωτοκόλλου.
12. Λειτουργία προβολής δεδομένων: Η οθόνη αφής εμφανίζει δεδομένα όπως τάση, ρεύμα, θερμοκρασία, μήκος πρίζας, ημερομηνία, ώρα, αρχεία λειτουργίας, αρχεία σφαλμάτων και πληροφορίες για την κατάσταση λειτουργίας.
13. Ρυθμίσεις ρυθμίσεων: Η οθόνη οθόνης υποστηρίζει τη ρύθμιση και ρύθμιση της ταχύτητας συλλογής καλωδίων, της τάσης συλλογής καλωδίων, της τάσης απελευθέρωσης καλωδίων, των μετρητών ασφαλείας, της ημερομηνίας και της ώρας,και υποστηρίζει τη μετάβαση μεταξύ κινεζικής και αγγλικής οθόνης.
14. Λειτουργία συναγερμού σφάλματος: Όταν το σύστημα λειτουργεί λανθασμένα, η οθόνη οθόνης περιστρέφεται για να εμφανίσει πληροφορίες σφάλματος και το φως συναγερμού σφάλματος αναβοσβήνει με κόκκινο και σφυρίζει για συναγερμό.
15Επίπεδο προστασίας του εξοπλισμού συστήματος: τροφοδοσία ηλεκτρικής ενέργειας για την ατμοσφαιρική μονάδα ≥ IP54, γείωση της γραμμής δέσμης ≥ IPx4.

16.Εξοπλισμός του συστήματος μεταφοράς: σχεδιασμός σακίδας, το σακίδιο μπορεί να είναι εξοπλισμένο με πλήρες σύνολο συστήματος δέσμευσης, συμπεριλαμβανομένου ενός κιβωτίου γείωσης δέσμης, τροφοδοσίας ενέργειας από ενότητα αέρα, μονάδας φωτισμού,και πλήρη αξεσουάρ, με συνολικό βάρος ≤ 12,5 kg.

Για το σύστημα ηλεκτρικής ενέργειας που συνδέεται με drone, μπορείτε να επιλέξετε διάφορους τύπους από την παρακάτω φόρμα:

- Μέρα και νύχτα αποστολές
- Ράδιο ρελέ.
- Διαχείριση κρίσεων
- Προστασία του τόπου
- Παρακολούθηση κυκλοφορίας.
-Ασφάλεια μεγάλων εκδηλώσεων
- Παρακολούθηση δασών
- Παρακολούθηση της βιομηχανίας
- Παρακολούθηση της ποιότητας του αέρα

1Το μη επανδρωμένο αεροσκάφος (UAV) με μεγαλύτερο ρότορα είναι από ορισμένο κίνδυνο και καταστροφή, η ακατάλληλη λειτουργία μπορεί να προκαλέσει τραυματισμούς ή ζημιές στην ιδιοκτησία,χρησιμοποιήστε το προϊόν αυστηρά σύμφωνα με το εγχειρίδιο χρήσης
2Ο χειριστής πρέπει να λαμβάνει επαγγελματική εκπαίδευση και εξέταση, το μη εκπαιδευμένο προσωπικό δεν χειρίζεται αυτό το προϊόν.
3. Μην είστε μεθυσμένοι, σε κακή κατάσταση κόπωσης, άρρωστοι όταν χειρίζεστε αυτό το προϊόν
4Πρέπει να διατηρεί το προσωπικό σε ασφαλή απόσταση μεταξύ των μη επανδρωμένων αεροσκαφών (UAV), συνεχώς για να αποτρέψει την πιθανότητα κινδύνου
5Παρακαλούμε να πετάξετε κάτω από το ασφαλές βάρος απογείωσης, σε περίπτωση κινδύνου.
6Παρακαλώ μην πετάξετε κάτω από ισχυρές ηλεκτρομαγνητικές παρεμβολές.
7Παρακαλώ ακολουθήστε τους τοπικούς νόμους και κανονισμούς και μην πετάτε σε απαγορευμένη ζώνη.
8Παρακαλούμε να μην είστε κοντά ή να αγγίξετε τον περιστρεφόμενο κινητήρα ή την έλικα, σε περίπτωση που κοπεί από τις περιστρεφόμενες έλικες.
9Παρακαλούμε φορτώστε πλήρως τις δύο μπαταρίες πριν τις εγκαταστήσετε στο UAV και βεβαιωθείτε ότι η διαφορική πίεση τους είναι μικρότερη από 0,1 V.
10Η μπαταρία δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, παρακαλούμε αποθηκεύστε την σε στεγνό, αεριζόμενο μέρος με 60% ηλεκτρικό ρεύμα


Ερώτηση 1: Υποστηρίζετε OEM/ODM;
Α1: Ναι. Μπορούμε να εκτυπώσουμε το λογότυπό σας στο προϊόν.
Ε2: Για τα δείγματα.
Α2: Υπό κανονικές συνθήκες, τα δείγματα θα είναι έτοιμα εντός 7 ημερών και 10-20 ημέρες για παραγγελίες OEM / ODM. Θα χρεωθούν τέλη δειγματοληψίας και αποστολής.
Ε3: Ποιος είναι ο χρόνος παράδοσης;
Α3: Για τακτικές παραγγελίες, μπορούμε να στείλουμε εντός 15 ημερών, για OEM/ODM, μπορούμε να στείλουμε εντός 25-45 ημερών (ανάλογα με την ποσότητα).Θα σας ενημερώσουμε εκ των προτέρων για την κατάσταση και την απόφαση.
Ε4: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Α4: Δεν υπάρχει MOQ για χονδρικό εμπόριο (1 κομμάτι αποδεκτό), συμπεριλαμβανομένων των OEM/ODM.
Ε5: Μπορείτε να μειώσετε το κόστος αποστολής;
Α6: Όταν υπολογίζουμε το κόστος αποστολής για εσάς, πάντα επιλέγουμε το φθηνότερο και ασφαλέστερο ταχυδρομικό.Δεν μπορούμε να κρατήσουμε τα κόστη χαμηλά γιατί δεν πληρώνουμε εμείς.Αν νομίζεις ότι είναι ακριβό για σένα, μπορείς πάντα να κάνεις τη δική σου επιλογή.
