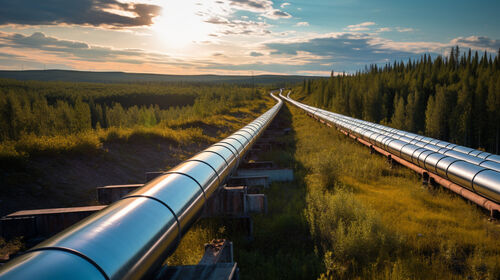

Εφαρμογή του λέιζερ ανιχνευτή μεθανίου MYUAV DRONE για επιθεώρηση αγωγών φυσικού αερίου μεγάλων αποστάσεων

▶ Η Αναγκαιότητατης επιθεώρησης μετανίου με λέιζερ MYUAV DRONE

Ο ανιχνευτής μεθανίου με λέιζερ MYUAV DRONE διαδραματίζει σημαντικό ρόλο στην επιθεώρηση των αγωγών φυσικού αερίου μεγάλων αποστάσεων.εκτελεί ανίχνευση διαρροήςΜε τη χρήση του MYUAV DRONE που είναι εξοπλισμένο με ανιχνευτή μεθανίου λέιζερ για επιθεώρηση, είναι δυνατή η ταχεία και ακριβής ανίχνευση διαρροών αγωγών,βελτίωση της αποτελεσματικότητας των επιθεωρήσεωνΕν τω μεταξύ, οι επιθεωρήσεις MYUAV DRONE μπορούν επίσης να επιτύχουν επιθεωρήσεις αγωγών μεσαίων έως μεγάλων αποστάσεων,κάλυψη περιοχών που είναι δύσκολο να προσεγγιστούν στο έδαφος και βελτίωση της κάλυψης των επιθεωρήσεων.

Επιπλέον, ο ανιχνευτής μεθανίου με λέιζερ MYUAV DRONE έχει πλεονεκτήματα όπως η φορητότητα, η ταχύτητα, η αποτελεσματικότητα και το χαμηλό κόστος, καθιστώντας τον ιδανικό για επιθεώρηση αγωγών μεγάλων αποστάσεων.

▶Επισκόπηση συστήματος

Με τη χρήση λογισμικού σταθμού εδάφους για τον προγραμματισμό της διαδρομής, είναι εύκολο να επιτευχθούν εργασίες επιθεώρησης αγωγών μεσαίων και μεγάλων αποστάσεων.η τρέχουσα κατάσταση επιθεώρησης και τα δεδομένα μέτρησης μεθανίου μπορούν να προβάλλονται σε πραγματικό χρόνοΣε περίπτωση διαρροής αγωγού, ο τερματικός εξοπλισμός θα συναγερθεί αυτόματα και θα καταγράψει δεδομένα (χρόνος, συντεταγμένες, συγκέντρωση διαρροής,Ειδικότερα, οι ερευνητές μπορούν να χρησιμοποιούν τις πληροφορίες που παρέχονται για την παρακολούθηση των επιθεωρήσεων και για την παρακολούθηση των επιθεωρήσεων..

Όργανο τηλεμετρίας με λέιζερ μεθανίου

Το προϊόν LC30 PRO [5G έκδοση] είναι η έκδοση 5G του LC30 PRO. Επί του παρόντος, μπορεί να τοποθετηθεί σε DJI M300RTK και M350RTKMYUAV DRONE για χρήση.Τα δεδομένα συγκέντρωσης μεθανίου που συλλέγονται από τους αισθητήρες μπορούν να μεταφερθούν σε εφαρμογές τηλεχειρισμού ή σε ιστοσελίδες για προβολή μέσω διαφόρων μεθόδων μετάδοσης, όπως 5G module DJI SDK. Ελέγχος APP: Ανοίξτε το εικονίδιο του Android desktop και εισάγετε το περιβάλλον σύνδεσης σύνδεσης του Laser Methane APP. Κατά τη διάρκεια της διαδικασίας επιθεώρησης,Η κατάσταση του MYUAV DRONE και τα δεδομένα μέτρησης μεθανίου μπορούν να προβάλλονται σε πραγματικό χρόνοΣε περίπτωση διαρροής αγωγού, ο τερματικός εξοπλισμός θα συναγερθεί αυτόματα και θα καταγράψει δεδομένα (χρόνος, συντεταγμένες, συγκέντρωση διαρροής,Ειδικότερα, οι ερευνητές μπορούν να χρησιμοποιούν τις πληροφορίες που παρέχονται για την παρακολούθηση των επιθεωρήσεων και για την παρακολούθηση των επιθεωρήσεων.. Διαδικτυακό έλεγχο: Ενιαία παρακολούθηση και διαχείριση δεδομένων μεθανίου.προβολή δεδομένων σε πραγματικό χρόνο, σημεία σήμανσης και μετρήσεις, στατιστικά στοιχεία των ανώμαλων περιοχών, γρήγορη τοποθέτηση, αναζήτηση ιστορικών αρχείων και εξαγωγικές εκθέσεις.

Μέθοδοι παρακολούθησης

Αέριο ανίχνευσης: μεθάνιο

Αρχή ανίχνευσης: τεχνολογία φασματοσκοπίας απορρόφησης λέιζερ TDLAS

Τρόπος ανίχνευσης: Τύπος ανίχνευσης με κλίση πλάτος, με ρυθμιζόμενη ακτίνα ανίχνευσης και ταχύτητα ανίχνευσης

Γωνία κλίσης: 1 °, 2 °, 3 °, 4 °, 5 ° προαιρετικά

Ταχύτητα κλίσης: 1 γύρος/δευτερόλεπτο, 1,5 γύρος/δευτερόλεπτο, 2 γύροι/δευτερόλεπτο

Πετώντας πάνω από τον αγωγό, ο σταθεροποιημένος τρισάξονας γκιμμπάλ διατηρεί την κατεύθυνση ακτινοβολίας λέιζερ κάθετη στο έδαφος.και η προβολή της ακτινοβολίας λέιζερ στο έδαφος είναι σε σπείραΤο αποτέλεσμα είναι ότι το MYUAV DRONE μπορεί να καλύψει το εύρος του αγωγού που πρέπει να επιθεωρηθεί σε μία πτήση, να αντισταθμίσει τα σφάλματα θέσης πτήσης,και να συλλάβουν τις μάζες αέρα που διαρρέουν από τον αγωγό.

▶Διαδικασία επιθεώρησης

1Προπαρασκευαστική εργασία

Πριν από την επιθεώρηση του αγωγού, το MYUAV DRONE πρέπει να προετοιμαστεί για απογείωση.

2. Προγραμματισμός διαδρομής επιθεώρησης

Η διεπαφή επεξεργασίας διαδρομής επιτρέπει την επεξεργασία και τροποποίηση των διαδρομών.Για περιοχές επιθεώρησης αγωγών, οι φορείς εκμετάλλευσης μπορούν να σχεδιάσουν εκ των προτέρων τις διαδρομές επιθεώρησης για να διασφαλίσουν ότι το MYUAV DRONE μπορεί να καλύψει πλήρως την περιοχή του αγωγού και να αποφύγει εμπόδια και επικίνδυνες περιοχές.

3Δοκιμάζω τις εργασίες.

Μετά την είσοδο του αεροσκάφους στη διαδρομή πτήσης, εκτελείται σαρώση με λέιζερ στον αέρα γύρω από τον αγωγό κατά τη διάρκεια της διαδικασίας επιθεώρησης.Ένα πλαίσιο πληροφοριών κατάστασης μπορεί να εμφανιστεί στο κάτω μέρος της οθόνης, η οποία περιλαμβάνει πληροφορίες αεροσκαφών, πληροφορίες διαδρομής και πληροφορίες ανίχνευσης μεθανίου.

Μόλις εντοπιστούν ανώμαλα δεδομένα κατά τη διάρκεια της πτήσης, η τοποθεσία μπορεί να σημειωθεί σε χρώμα στον χάρτη.

4Ανάλυση δεδομένων και υποβολή εκθέσεων

Κατά τη διάρκεια της πτήσης, μόλις ανιχνευθεί διαρροή αερίου μεθανίου που υπερβαίνει το όριο, το MYUAV DRONE θα τραβήξει αυτόματα φωτογραφίες και θα καταγράψει σχετικές πληροφορίες, όπως τις τρέχουσες τιμές συγκέντρωσης,αριθμός μη φυσιολογικών δεδομένωνΤο MYUAV DRONE διαβιβάζει τα συλλεγόμενα δεδομένα ανίχνευσης μεθανίου στο τέλος του εδάφους, όπου οι επαγγελματίες αναλύουν τα δεδομένα και παράγουν εκθέσεις PDF επιθεώρησης,παρέχοντας σημαντική αναφορά για τη λειτουργία και τη συντήρηση αγωγών.

▶Υπόθεση αναφοράς παρακολούθησης

Λεπτομέρειες δεδομένων για το μεθάνιο

Ώρα έναρξης: 7 Νοεμβρίου 2023 23:00:24

Ώρα λήξης: 7 Νοεμβρίου 2023 23:02:43

Αριθμός εξοπλισμού: Δοκιμή - Μεθάνιο

Μέγεθος πλέγματος ανίχνευσης: 30 μέτρα * 30 μέτρα (900 τετραγωνικά μέτρα)

Αριθμός περιοχών ανίχνευσης: 140

Μέγεθος περιοχής ανίχνευσης: 126000 τετραγωνικά μέτρα

Μέγιστη τιμή σημείου δεδομένων μεθανίου: 3000,00 ppm, γεωγραφικό μήκος και γεωγραφικό πλάτος: xxx, xxx

[Μεθάνιο] Ελάχιστη τιμή σημείου δεδομένων: 0,00ppm, γεωγραφικό μήκος και γεωγραφικό πλάτος: xxx, xxx

Λεπτομέρειες για τα δεδομένα έντασης φωτός

Ώρα έναρξης: 7 Νοεμβρίου 2023 23:00:24

Ώρα λήξης: 7 Νοεμβρίου 2023 23:02:43

Αριθμός εξοπλισμού: Δοκιμή - Μεθάνιο

Μέγεθος πλέγματος ανίχνευσης: 30 μέτρα * 30 μέτρα (900 τετραγωνικά μέτρα)

Αριθμός περιοχών ανίχνευσης: 140

Μέγεθος περιοχής ανίχνευσης: 126000 τετραγωνικά μέτρα

[Εντότητα φωτός] Μέγιστη τιμή σημείου δεδομένων: 20.00lx, γεωγραφικό μήκος και γεωγραφικό πλάτος: xxx, xxx

[Εντότητα φωτός] Ελάχιστη τιμή των σημείων δεδομένων: 0,00lx, γεωγραφικό μήκος και γεωγραφικό πλάτος: xxx, xxx
