Επισκόπηση του συστήματος ανίχνευσης διαρροών για υπόγειους αγωγούς φυσικού αερίου με ανιχνευτή μεθανίου MYUAV DRONE

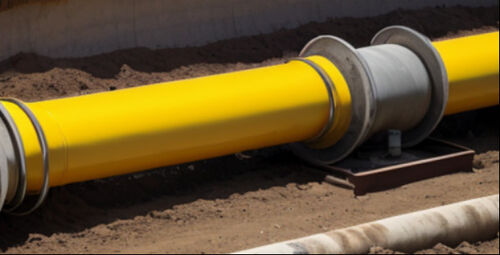

Η σημασία της επιθεώρησης υπόγειων αγωγών φυσικού αερίου

Το φυσικό αέριο είναι εύφλεκτο και εκρηκτικό, και η ασφαλή χρήση και διαχείρισή του είναι ζωτικής σημασίας.και η ασφάλειά του συνδέεται άμεσα με την ασφάλεια και τη σταθερότητα του εφοδιασμού αερίουΜέσω τακτικών επιθεωρήσεων, μπορούν να εντοπιστούν και να αντιμετωπιστούν εγκαίρως κίνδυνοι ασφάλειας όπως διαρροές, ζημιές και μπλοκαρίσματα, αποτρέποντας ατυχήματα όπως διαρροές αερίου και εκρήξεις.Επιπλέον, η γήρανση των αστικών υπόγειων ολοκληρωμένων αγωγών μπορεί να οδηγήσει σε διάβρωση, γήρανση και άλλους κινδύνους ασφάλειας, όπως διαρροές και ρήξεις αγωγών.Για την εξασφάλιση της ασφαλούς λειτουργίας των υπόγειων αγωγών, είναι επίσης αναγκαίες τακτικές επιθεωρήσεις για τον εντοπισμό αυτών των κρυμμένων κινδύνων και τη λήψη αντίστοιχων μέτρων για επισκευή και συντήρηση.είναι ιδιαίτερα αναγκαίο να πραγματοποιούνται τακτικοί έλεγχοι των αγωγών κατώτατης γραμμής φυσικού αερίου.

Περιορισμοί πρώιμης επιθεώρησης υπόγειων αγωγών φυσικού αερίου

Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a lineΗ διάμετρος των αγωγών φυσικού αερίου υψηλής πίεσης συνήθως υπερβαίνει τα 50 cm.το σφάλμα πτήσης του MYUAV DRONE απαιτούσε πολλαπλές πτήσεις μπρος και πίσω του MYUAV DRONE για να καλύψει αγωγούς που χρειάζονταν επιθεώρηση, το οποίο ήταν πολύ ενοχλητικό.

Πλεονεκτήματα του προϊόντος

Για να αντισταθμιστούν οι περιορισμοί των ανιχνευτών μεθανίου με λέιζερ, αναπτύχθηκε ένα γκίμπαλ σαρώσεως εδάφους με λέιζερ.με σταθεροποιημένο τρισάξονα γκιμμπάλ που διατηρεί την κατεύθυνση της ακτινοβολίας λέιζερ κάθετη προς το έδαφοςΟ ελεγκτής σάρωσης ελέγχει την περιστροφή του γκιμμπάλ, και η προβολή της ακτινοβολίας λέιζερ στο έδαφος παίρνει σπειροειδή μορφή, κυλίζοντας σε ένα ορισμένο πλάτος (περίπου 3-10m).Ως αποτέλεσμα, το MYUAV DRONE μπορεί να καλύψει το εύρος του αγωγού που πρέπει να επιθεωρηθεί σε μία πτήση, να αντισταθμίσει τα λάθη θέσης πτήσης και να συλλάβει διαρροές αέρα που αποκλίνουν από τον αγωγό,βελτίωση του ποσοστού επιτυχίας της αποτελεσματικότητας ανίχνευσης και επιθεώρησης σε πραγματικό χρόνο.

LC30pro [5G έκδοση]

Το προϊόν LC30 pro [5G έκδοση] έχει κάνει στοχευμένες σχεδιασμούς βελτιστοποίησης όσον αφορά τον όγκο, το βάρος, την κατανάλωση ενέργειας, και την ηλεκτρομαγνητική παρεμβολή,στοχεύοντας στα χαρακτηριστικά εφαρμογής του MYUAV DRONEΟ χρόνος απόκρισης των 25 χιλιοστών διασφαλίζει ότι το MYUAV DRONE μπορεί να διατηρήσει σταθερή και αξιόπιστη έξοδο δεδομένων ακόμη και κατά τη διάρκεια της υψηλής ταχύτητας κίνησης.υψηλή ακρίβεια μέτρησης, χαμηλό όριο ανίχνευσης και γρήγορη ταχύτητα απόκρισης, και σχεδόν δεν απαιτεί συντήρηση και βαθμονόμηση μετρήσεων επί τόπου.

Σε σύγκριση με τις παραδοσιακές μεθόδους ανίχνευσης ηλεκτροχημικών αισθητήρων, το LC30pro [5G έκδοση] μπορεί να επιτύχει μέτρηση χωρίς επαφή, να ανιχνεύει γρήγορα ίχνη αερίου μεθανίου στον αέρα,με μέγιστη απόσταση ανίχνευσης 150 μέτρων και δεν επηρεάζεται από περιβαλλοντικούς παράγοντες όπως η θερμοκρασία, υγρασία και πίεση, και έχει πολύ υψηλή σταθερότητα.

Έλεγχος APP: Ανοίξτε το εικονίδιο του Android desktop και εισάγετε την διεπαφή σύνδεσης της APP Laser Methane.Η κατάσταση του MYUAV DRONE και τα δεδομένα μέτρησης μεθανίου μπορούν να προβάλλονται σε πραγματικό χρόνοΣε περίπτωση διαρροής αγωγού, ο τερματικός εξοπλισμός θα συναγερθεί αυτόματα και θα καταγράψει δεδομένα (χρόνος, συντεταγμένες, συγκέντρωση διαρροής,Ειδικότερα, οι ερευνητές μπορούν να χρησιμοποιούν τις πληροφορίες που παρέχονται για την παρακολούθηση των επιθεωρήσεων και για την παρακολούθηση των επιθεωρήσεων..

Διαδικτυακό έλεγχο: Ενιαία παρακολούθηση και διαχείριση δεδομένων μεθανίου.προβολή δεδομένων σε πραγματικό χρόνο, σημεία σήμανσης και μετρήσεις, στατιστικά στοιχεία των ανώμαλων περιοχών, γρήγορη τοποθέτηση, αναζήτηση ιστορικών αρχείων και εξαγωγικές εκθέσεις.

σύνθεση του συστήματος

Ο ανιχνευτής μεθανίου λέιζερ L30Pro [5G έκδοση] μπορεί επί του παρόντος να τοποθετηθεί σε DJI M300RTK και M350RTKMYUAV DRONE για χρήση.Μπορεί να μεταδώσει τα δεδομένα συγκέντρωσης μεθανίου που συλλέγονται από τον αισθητήρα σε μια εφαρμογή τηλεχειρισμού ή σε μια ιστοσελίδα για προβολή μέσω διαφόρων μεθόδων μετάδοσης, όπως η μονάδα 5G και το DJI SDK.

Διαρθρωτική σύνθεση

Οι μονάδες εκπομπής και λήψης λέιζερ είναι ενσωματωμένες στο εσωτερικό του ανιχνευτή και η μονάδα λήψης στο εσωτερικό του ανιχνευτή περιλαμβάνει ένα κύκλωμα λήψης σήματος, ένα κύκλωμα ενίσχυσης,και κύκλωμα επεξεργασίαςΗ κεντρική μονάδα επεξεργασίας υιοθετεί δύο επεξεργαστές.ενώ ο άλλος επεξεργαστής χρησιμοποιείται για λειτουργικό έλεγχοΤο λέιζερ μέτρησης εκπέμπεται από τον κολιματήρα μετά από δευτερογενή εστίαση,διασφαλίζοντας ότι η διάμετρος της κηλίδας είναι μικρότερη από 20cm πέρα από τα 150m, και διασφαλίζει ότι το εκπεμπόμενο φωτεινό σήμα είναι αρκετά ισχυρό ώστε να μειώνει τις παρεμβολές από τη δέσμευση του ηλιακού φωτός και να βελτιώνει την αναλογία σήματος-θόρυβου.Το εξωτερικό μέρος του ανιχνευτή αποτελείται από ένα τριαξονικό τενεκέ, μια τρύπα λέιζερ μέτρησης, μια τρύπα λέιζερ ένδειξης και ένα παράθυρο λήψης.

Σύνθεση του σχεδίου προϊόντος

Το σύστημα επιθεώρησης υπογείων αγωγών μεθανίου με λέιζερ MYUAV DRONE είναι ένα ολοκληρωμένο σύστημα που περιλαμβάνει το MYUAV DRONE, τους αισθητήρες LC30pro [5G] και τα κέντρα ελέγχου εδάφους,συνεργασία για την επίτευξη αποτελεσματικής επιθεώρησης διαρροών υπόγειων αγωγών αερίου.

Αυτό είναι ο πυρήνας ολόκληρου του συστήματος, υπεύθυνος για την εκτέλεση των καθηκόντων σαρώσης LiDAR και ανίχνευσης συγκέντρωσης μεθανίου.ικανότητα κατά των παρεμβολών, και αντοχή για προσαρμογή στο περιβάλλον των υπόγειων αγωγών.

Αισθητήρας LC30pro [5G]: Το MYUAV DRONE πρέπει να είναι εξοπλισμένο με διάφορους αισθητήρες, όπως αισθητήρες μεθανίου, οι οποίοι μπορούν να παρακολουθούν την συγκέντρωση μεθανίου σε υπόγειους αγωγούς σε πραγματικό χρόνο.Εάν η συγκέντρωση μεθανίου υπερβαίνει το ασφαλές εύροςΟ αισθητήρας θα κάνει συναγερμό.

Κέντρο ελέγχου εδάφους: Πρόκειται για ένα άλλο βασικό μέρος του συνόλου του συστήματος (συμπεριλαμβανομένου του ελέγχου PC και του ελέγχου APP), το οποίο είναι υπεύθυνο για την παραλαβή των δεδομένων που μεταδίδονται από το MYUAV DRONE,διενέργεια ανάλυσης και επεξεργασίας δεδομένων, και παρέχει τη βάση για τη συντήρηση και επισκευή των αγωγών.
